RFEM 6 的钢结构设计模块 | 产品特性

明确的安排对您来说重要吗？ 使用该软件您可以清楚地查看按照设计规范进行的所有设计验算。 每个设计验算都需要确定一个设计准则。 模块中包含了初始值、中间结果、最终结果等详细说明。 这里是一个信息窗口，在该窗口中详细显示了计算过程和应用的公式、标准来源和结果。

You can individually define all reference lengths that need to be considered in the calculation of the deflection limit value, as well as the segments to be checked, depending on the direction. 为此，需要在杆件的中间节点定义设计支座，并指定方向来计算变形。 所创建的构件可以是每个方向上可以定义初弯曲的构件。

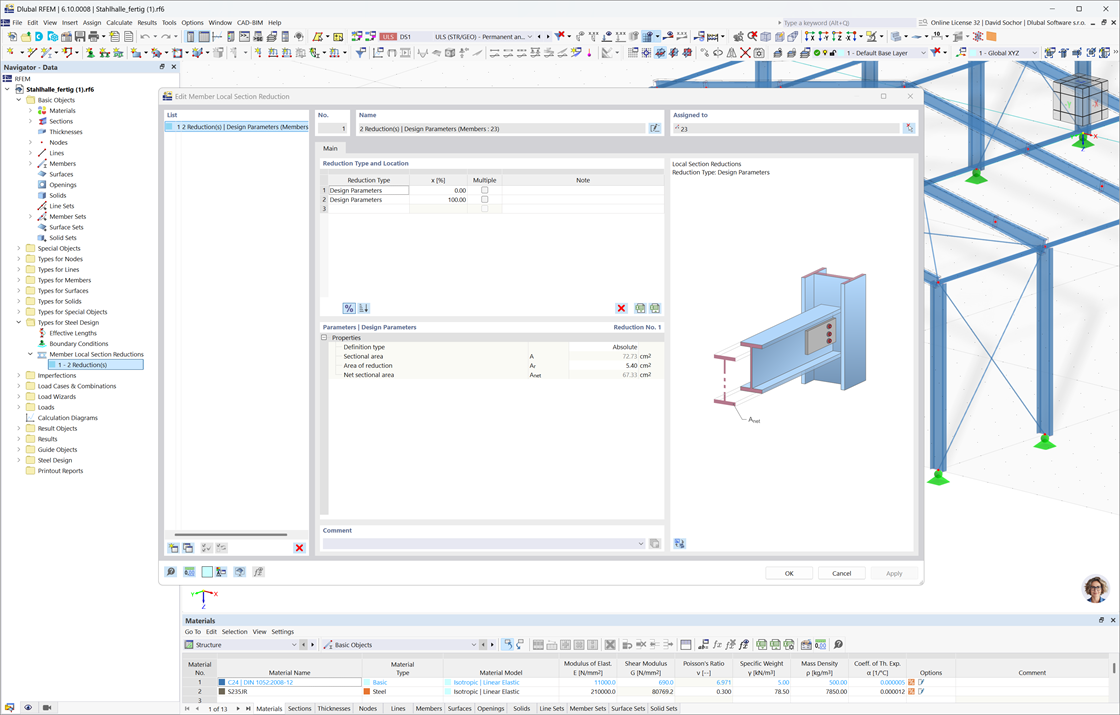

请注意，当通过螺栓连接拉力构件时，在承载能力极限状态设计中需要考虑螺栓孔引起的截面折减。 但是别担心，这可以在程序中轻松完成。 在“钢结构设计”的模块中，您可以输入杆件局部截面折减。 用户可以输入截面收缩的绝对值或占所有相关位置面积的百分比。

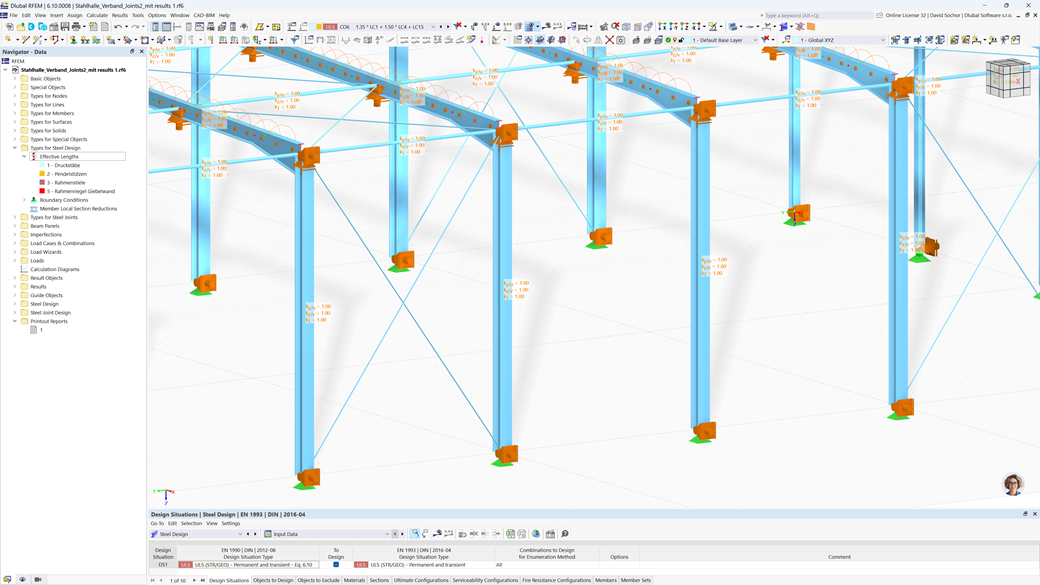

您想要使用“钢结构设计”模块进行稳定性分析吗？ 那么绝对需要定义有效长度。 为此，需要在输入对话框中定义节点支座和有效长度系数。 为了便于记录和便于检查，您可以在 RFEM/RSTAB 的工作窗口中以图形方式显示节点支座和得出的构件节段以及相应的有效长度系数。

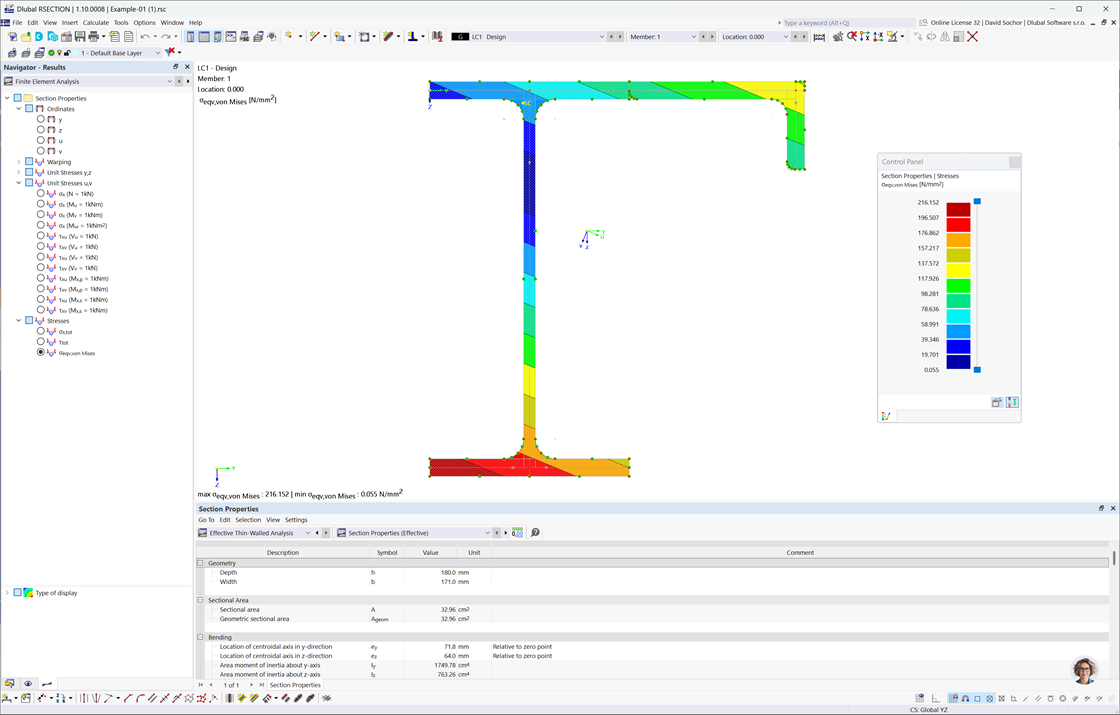

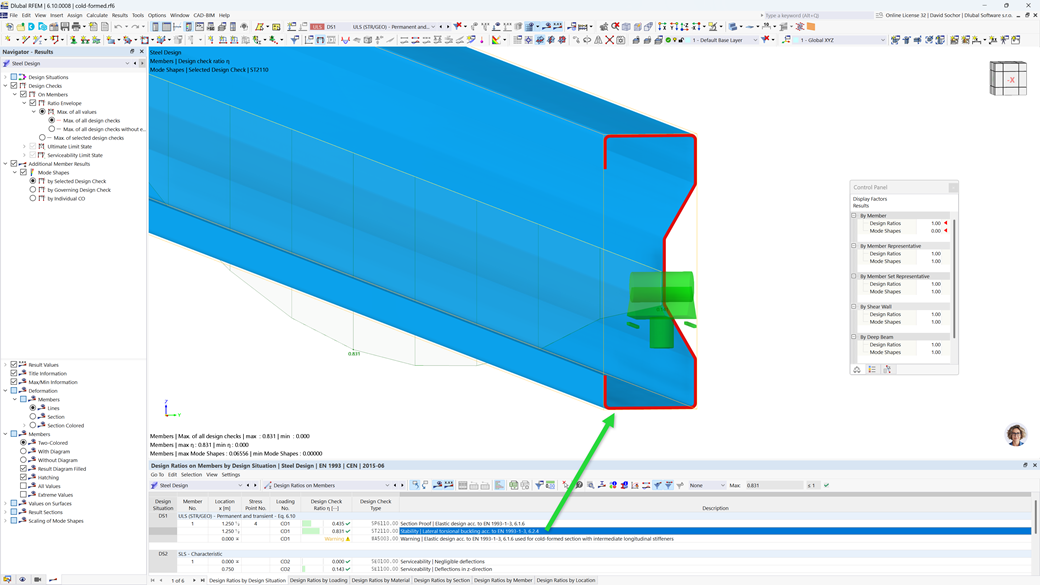

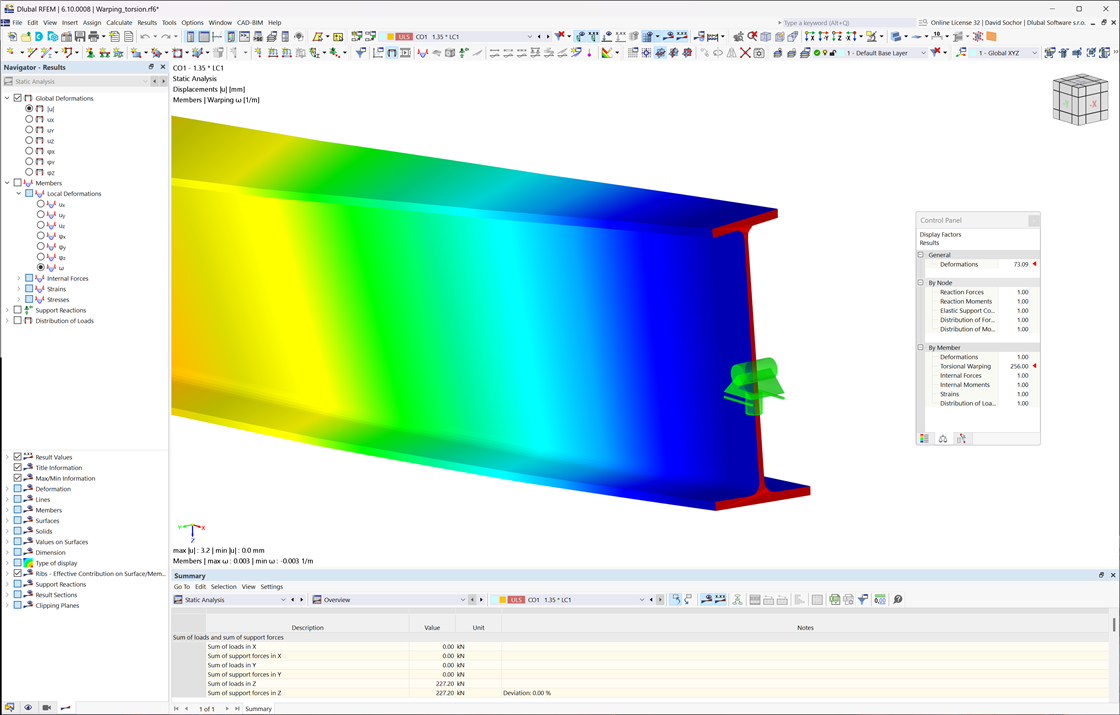

您想按照 EN 1993-1-3 对冷弯型钢杆件进行截面验算吗？ 无论您是从截面库中设计冷弯薄壁截面，还是从 RSECTION 中设计一般的冷弯（非穿孔）截面，您的结构分析软件都可以帮助您确定有效截面，同时考虑局部应力。屈曲和失稳。 也可以按照 EN 1993‑1‑3 中的 6.1.6 进行截面验算。 在这种情况下，通过等效应力验算，考虑使用扭转翘曲 (7自由度) 计算得到的内力

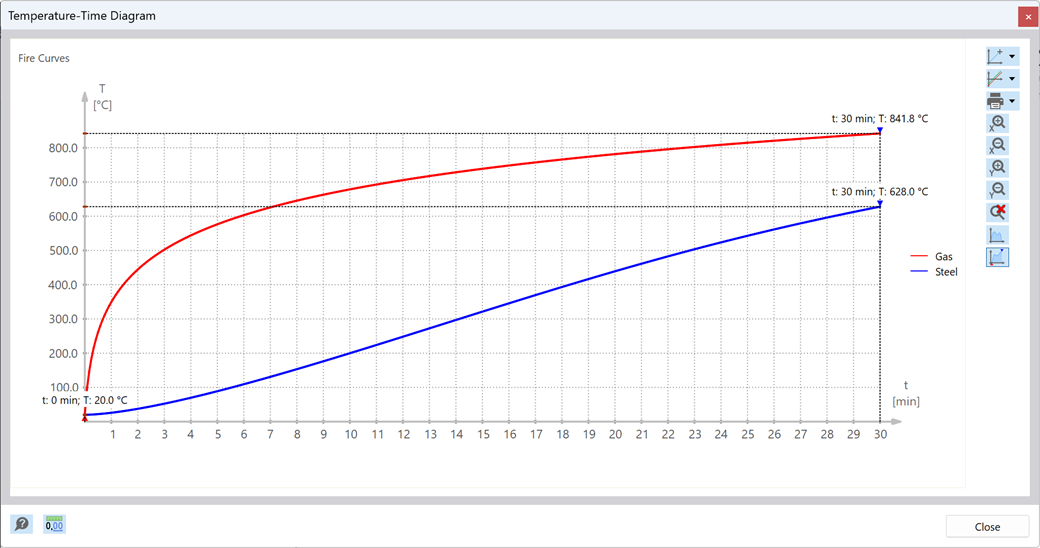

在设计时间要施加的组件温度是自动确定的。 用户可以在该对话框中指定计算温度的系数。 在这一步中，最好也选择热镀锌。 根据 DASt 指南 027“发生火灾时热浸镀锌钢构件的构件温度的确定”，在一个极限温度之前，钢表面采用一个较低的辐射率。 总的来说，这为更有利的抗火设计提供了较低的温度。

您想按照 EN 1993-1-3 对冷弯型钢杆件进行截面验算吗？ 无论您是从截面库中设计冷弯薄壁截面，还是从 RSECTION 中设计一般的冷弯（非穿孔）截面，您的结构分析软件都可以帮助您确定有效截面，同时考虑局部应力。屈曲和失稳。 也可以按照 EN 1993‑1‑3 中的 6.1.6 进行截面验算。 在这种情况下，通过等效应力验算，考虑使用扭转翘曲 (7自由度) 计算得到的内力
