钢结构设计 | 结果筛选(按极限状态)

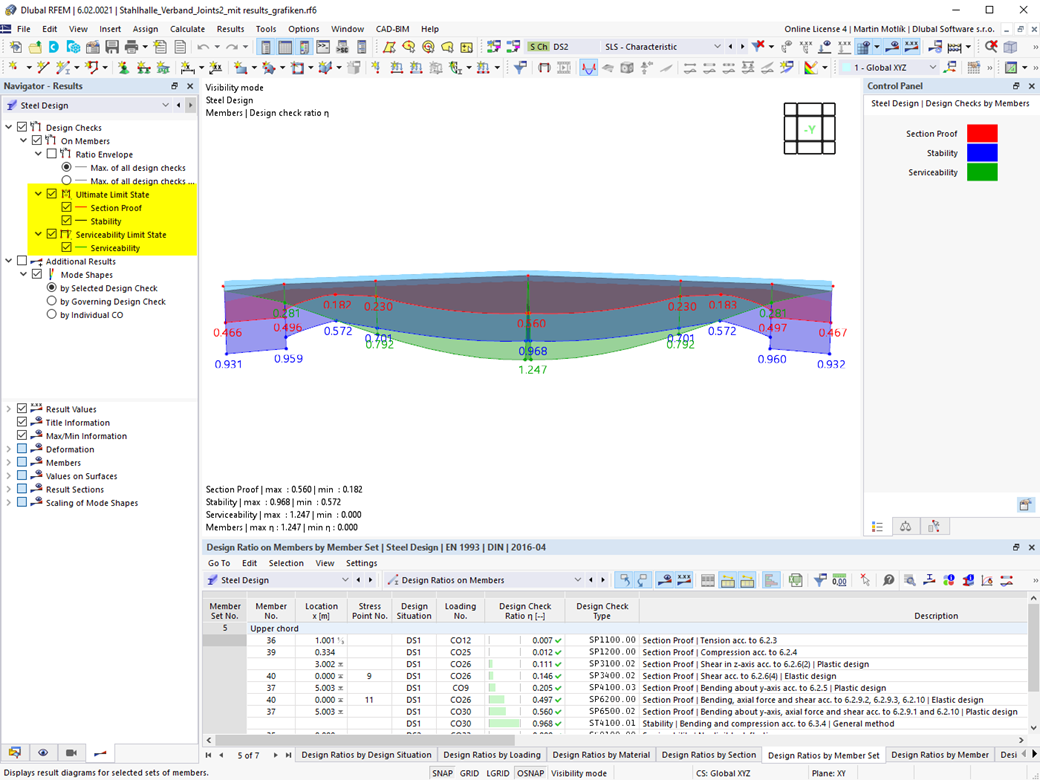

您可以在“钢结构设计”模块中直接找到设计验算。 它们都在那里以表格的形式存在。 用户可以使用图形方式查看设计利用率的分布情况。 用户可以根据需要筛选表格和计算结果图形。 用户可以根据极限状态或设计类型查看需要的设计验算。
链接
您有什么问题想问的吗?
![木制舞台模型](/zh/webimage/039775/3498806/001819-01.png?mw=512&hash=e7f172e7dfaca53a2d2d7f5bdda41008f4f1c03d)
对于结构的正常使用极限状态,变形不得超过特定的极限值。 该示例显示了如何使用附加模块来验证杆件的挠度。
![知识库 001840 | 在 RFEM 6/RSTAB 9 中对热镀锌钢构件进行抗火设计](/zh/webimage/040242/3508895/fire_resistance_configuration_galvanized_surface.png?mw=512&hash=890480b0d5bbf5138ef4732c471fd06ffce4f034)
使用“钢结构设计”模块,您可以使用欧洲规范 3 中的简单设计方法来设计发生火灾时的钢结构构件。 检测时的组件温度可以根据标准中规定的温度-时间曲线自动确定。 除了考虑防火覆层外,您还可以考虑热镀锌的优点。
![知识库 001875 | AISC 341-22 RFEM 6 中可弯矩性系杆件设计](/zh/webimage/047794/3736755/im01.jpg?mw=512&hash=33697d419a0e8a96b738e8e2e97fae057743a108)
在 RFEM 6 的钢结构设计模块中提供了三种类型的弯矩框架(普通、中间和特殊)。 按照 AISC 341-22 进行抗震设计结果,分为两部分: 杆件要求和连接要求。
![知识库 001761 | ...](/zh/webimage/034236/3383734/Image_1.png?mw=512&hash=e291c1e4af5953551bde5d9d71f599f36ae2e3f7)
使用 RFEM 6 中的钢结构设计模块现在可以根据 AISC 341-16 和 AISC 341-22 进行抗震设计。 当前抗震系统(SFRS)有五种类型。
![功能部件 002425 | 形状不稳定性的特征形式](/zh/webimage/032067/3327672/BucklingShape_BibRFEM_EN.jpg?mw=512&hash=97a5ed9c3da6a301e66eee6dfdb20495ddd0ec25)
当进行欧洲规范 EN 1993-1-3 设计时,可以以图形方式显示截面的畸变屈曲和 RSECTION 截面。
在 RSECTION 1 中也可以为库中的截面输出振型。
![在设计中按照规范 EN 1993-1-1 6.3.4 为多杆件定义支座条件的可视化帮助](/zh/webimage/047232/3686707/DE01.png?mw=512&hash=970d9d1eb21ca6f56bfa45c522d859f4350e3631)
- 挠度计算并与规范中的或手动调整的极限值进行比较
- 挠度分析中考虑预弯曲
- 根据荷载状况类型的不同,有不同的极限值
- 手动调整参考长度和构件
- 计算相对于原始结构或变形后的结构的挠度
- 根据所选验算规范进行详细的设计(例如腹板呼吸疲劳限值按照 EN 1993‑2)
- RFEM/RSTAB 中集成的图形结果显示;例如极限值的利用率,变形或垂度
- 计算结果完全集成到 RFEM/RSTAB 计算书中
![“编辑杆件”对话框,“挠度支座和设计支座”选项卡](/zh/webimage/025658/3358424/steel-design_25658-en-us.png?mw=512&hash=b69c69f6e835aca0c65fe366691379c553f62043)
在 RFEM/RSTAB 中可以生成并计算正常使用极限状态所需的荷载或结果组合。 您可以在钢结构设计模块中为挠度分析选择这些设计状况。 依据给定的初弯曲和参照系,自动得到杆件每个位置上的变形计算值。 最后,可以将这些变形值与极限值进行比较。
你知道吗? 您可以在正常使用极限状态配置中为每个结构构件单独指定变形极限值。 定义与参照长度相关的最大变形作为容许极限值。 通过设计支座对构件进行分段,以便自动确定每个设计方向的参照长度。
程序会根据分配给设计支座的位置自动区分梁和悬臂,从而确定极限值。
