Verifica acciaio per RFEM 6 | Caratteristiche

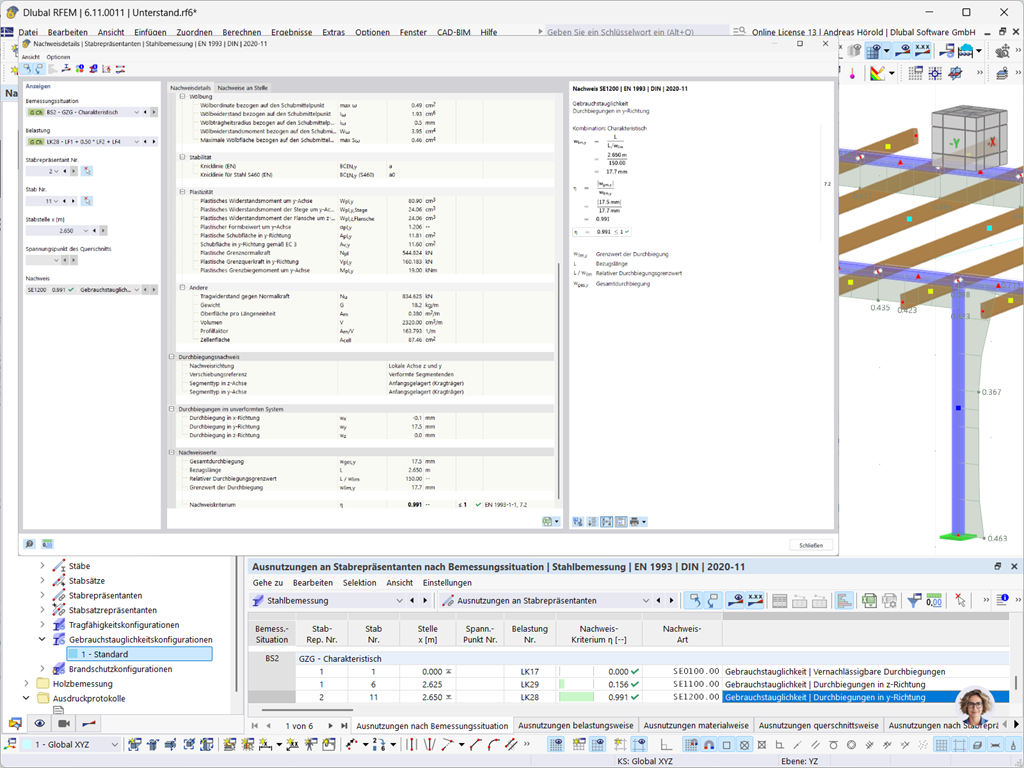

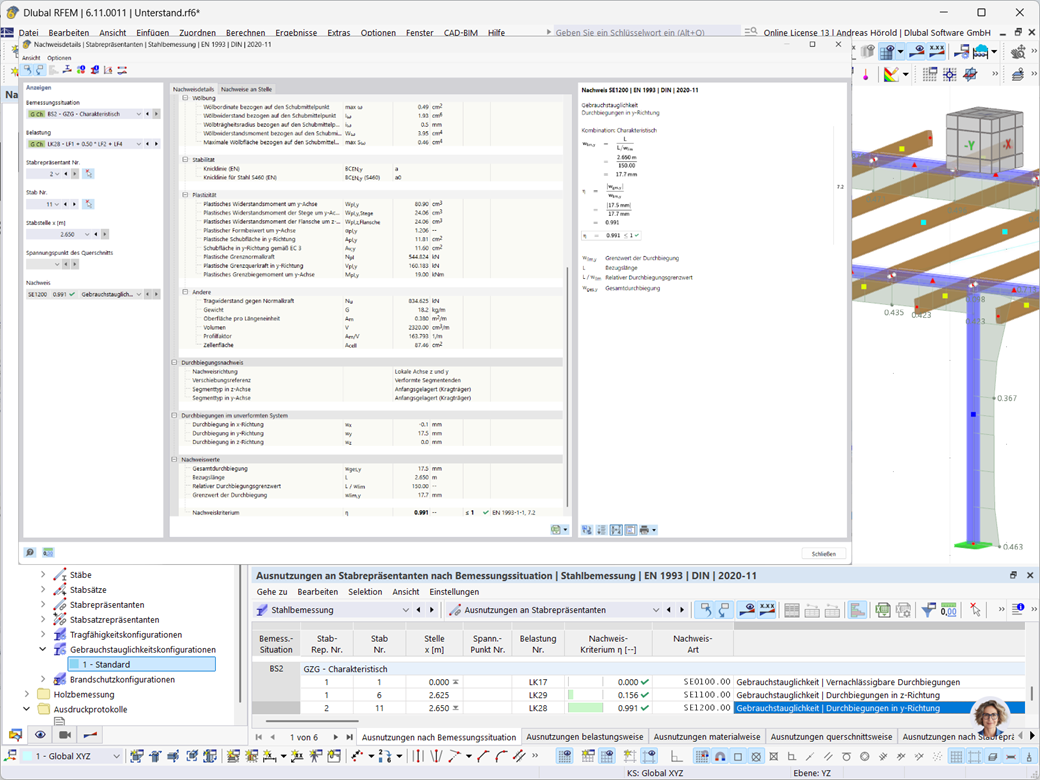

Una disposizione chiara è importante per te? Il programma fornisce una chiara panoramica di tutte le verifiche eseguite per la norma di progetto. Per ogni verifica, è necessario determinare un criterio di verifica. Ci sono anche dettagli di progetto disposti in modo strutturato, compresi i valori iniziali, i risultati intermedi e i risultati finali. Qui puoi anche trovare una finestra informativa in cui il processo di calcolo con le formule applicate, le fonti standard e i risultati è visualizzato in modo molto dettagliato.

È possibile definire individualmente tutte le lunghezze di riferimento che devono essere considerate nel calcolo del valore limite di inflessione, nonché i segmenti da controllare, a seconda della direzione. Per questo, definire i vincoli esterni di progetto nei nodi intermedi di un'asta e assegnarli alla rispettiva direzione per l'analisi degli spostamenti generalizzati. Pertanto, i segmenti vengono creati dove è possibile definire una controfreccia per ogni direzione e segmento.

Si noti che quando si collegano componenti caricati a trazione con collegamenti bullonati, è necessario considerare la riduzione della sezione trasversale dovuta ai fori dei bulloni nella verifica allo stato limite ultimo. Ma non'non preoccuparti, questo può essere fatto facilmente nel programma. Nell'add-on Verifica acciaio, è possibile inserire una riduzione della sezione locale dell'asta - e il gioco è fatto. È possibile inserire la riduzione della sezione trasversale come valore assoluto o come percentuale dell'area totale in tutte le posizioni rilevanti.

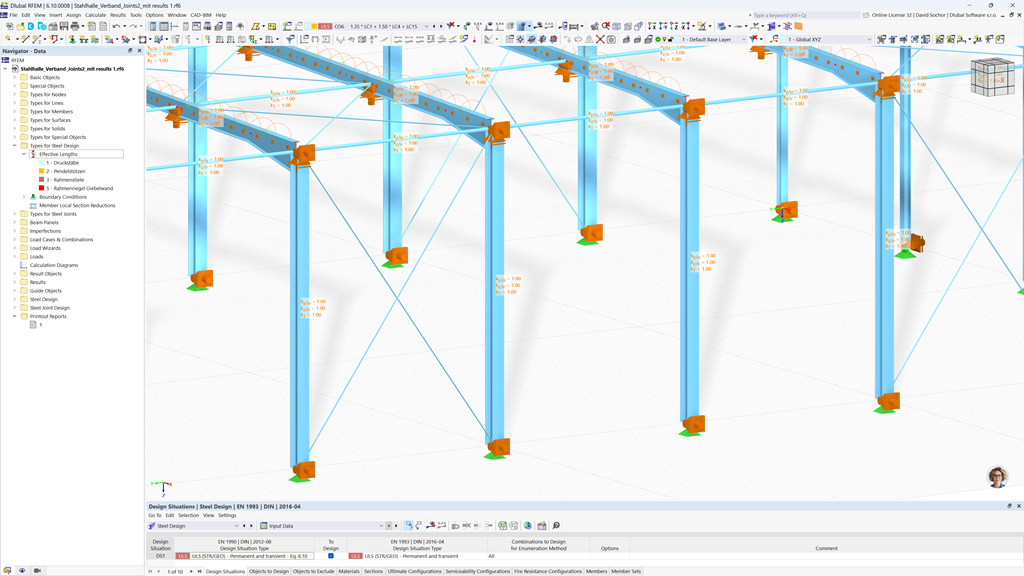

Vuoi eseguire un'analisi di stabilità nell'add-on Verifica acciaio? Quindi è assolutamente necessario definire le lunghezze libere d'inflessione. Per fare ciò, definire i vincoli esterni dei nodi e i coefficienti di lunghezza efficace nella finestra di dialogo di input. Per una facile documentazione e un controllo comprensibile delle voci, è anche possibile visualizzare graficamente i vincoli esterni dei nodi e i segmenti risultanti con il coefficiente di lunghezza efficace corrispondente nella finestra di lavoro di RFEM/RSTAB.

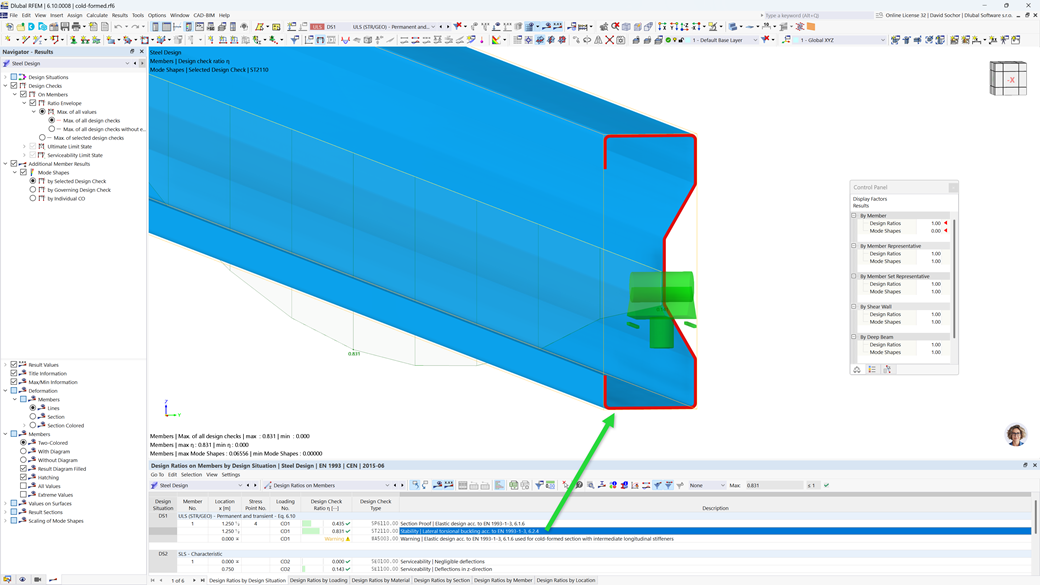

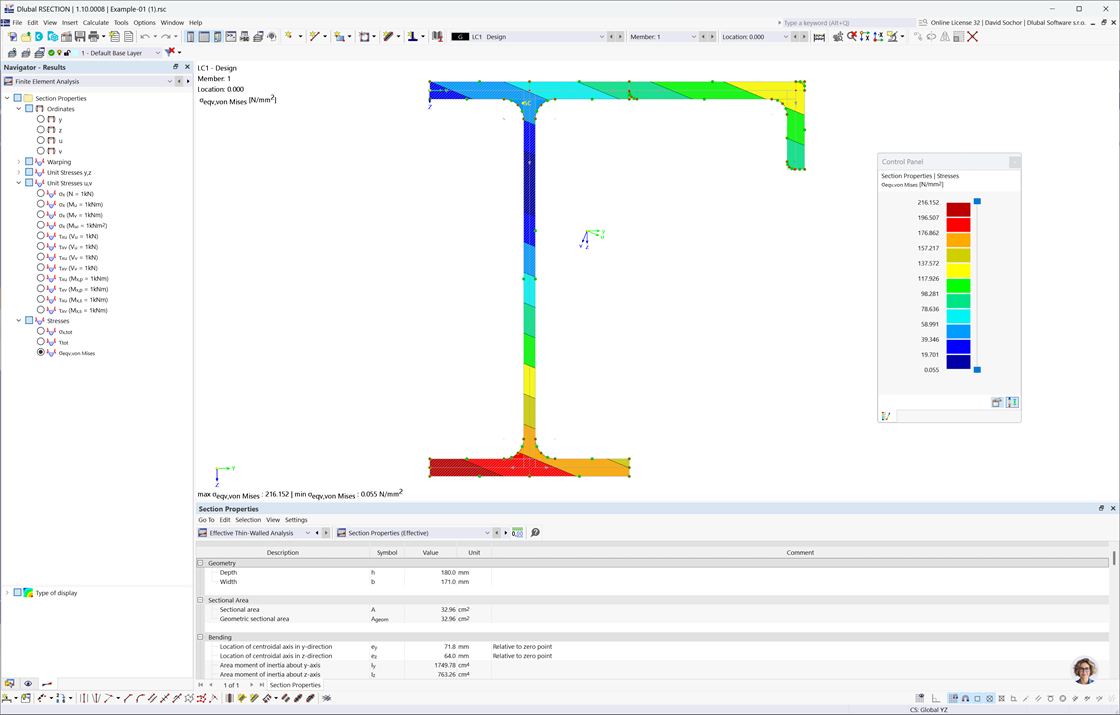

Desideri eseguire verifiche di sezioni trasversali per aste in acciaio piegate a freddo secondo EN 1993-1-3? Non importa se si verificano sezioni piegate a freddo dalla libreria delle sezioni trasversali o sezioni piegate a freddo (non perforate) generiche da RSECTION – il tuo programma di analisi strutturale ti aiuterà a determinare la sezione trasversale efficace, tenendo conto dell'instabilità locale e globale. È anche possibile eseguire una verifica della sezione trasversale secondo EN 1993-1-3, 6.1.6. In questo caso, le forze interne derivanti dal calcolo usando la Torsione da ingobbamento (7 DOF) sono prese in considerazione tramite la verifica delle tensioni equivalenti.

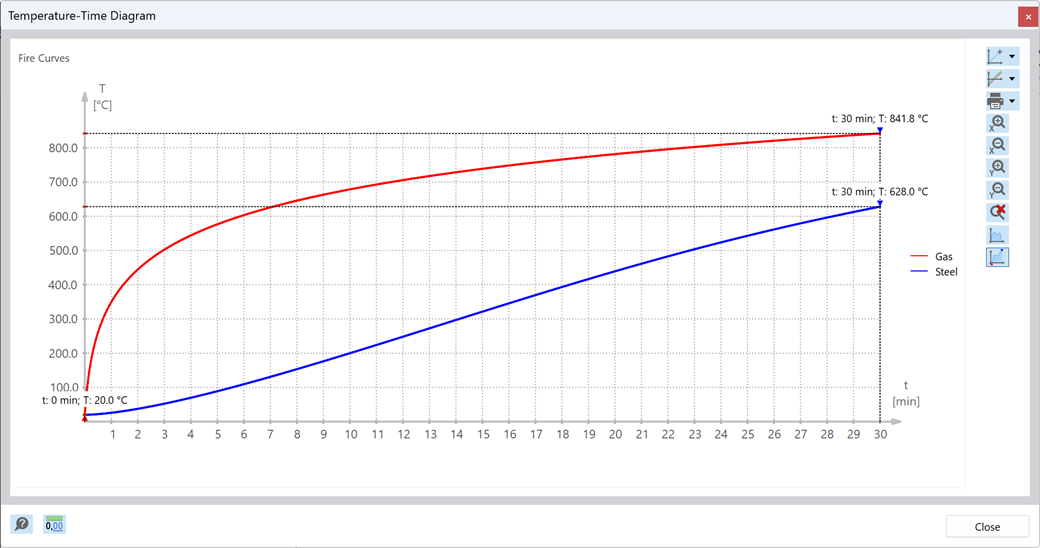

La temperatura del componente da applicare al momento della verifica viene determinata automaticamente. È possibile regolare i coefficienti utilizzati per determinare la temperatura. In questo passaggio, è meglio selezionare anche la zincatura a caldo. Secondo la linea guida DASt 027 "Determinazione della temperatura dei componenti di componenti in acciaio zincato a caldo in caso di incendio", viene applicata un'emissività inferiore della superficie dell'acciaio fino a una temperatura limite. Nel complesso, questo fornisce una temperatura più bassa per il progetto di resistenza al fuoco quindi più favorevole.

Desideri eseguire verifiche di sezioni trasversali per aste in acciaio piegate a freddo secondo EN 1993-1-3? Non importa se si verificano sezioni piegate a freddo dalla libreria delle sezioni trasversali o sezioni piegate a freddo (non perforate) generiche da RSECTION – il tuo programma di analisi strutturale ti aiuterà a determinare la sezione trasversale efficace, tenendo conto dell'instabilità locale e globale. È anche possibile eseguire una verifica della sezione trasversale secondo EN 1993-1-3, 6.1.6. In questo caso, le forze interne derivanti dal calcolo usando la Torsione da ingobbamento (7 DOF) sono prese in considerazione tramite la verifica delle tensioni equivalenti.
