Stato limite di esercizio
Totale voci: 3
Verifica delle strutture di acciaio | Stato limite di esercizio | Caratteristiche
- Calcolo delle inflessioni e confronto con i valori limite normativi o regolati manualmente
- Considerazione di una controfreccia per l'analisi di inflessione
- Sono possibili diversi valori limite, a seconda del tipo di situazione di progetto
- Regolazione manuale delle lunghezze di riferimento e della segmentazione per direzione
- Calcolo delle inflessioni relative alla struttura iniziale o alla struttura deformata
- Ulteriori verifiche dettagliate a seconda della norma di progetto selezionata (ad esempio, limitazione della respirazione dell'anima secondo EN 1993-2)
- Visualizzazione grafica dei risultati integrata in RFEM/RSTAB; ad esempio, il tasso di lavoro di un valore limite, o la deformazione o la freccia
- Integrazione completa dei risultati nella relazione di calcolo di RFEM/RSTAB
Verifica delle strutture di acciaio | Stato limite di esercizio | Input
In RFEM/RSTAB, è possibile generare e quindi calcolare il carico o le combinazioni di risultati richieste per lo stato limite di esercizio. È possibile selezionare queste situazioni di progetto per l'analisi di inflessione nell'add-on Verifica acciaio. I valori di deformazione calcolati sono determinati di conseguenza in ogni posizione di un'asta, a seconda della controfreccia specificata e del sistema di riferimento. Infine, è possibile confrontare questi valori di deformazione con i valori limite.

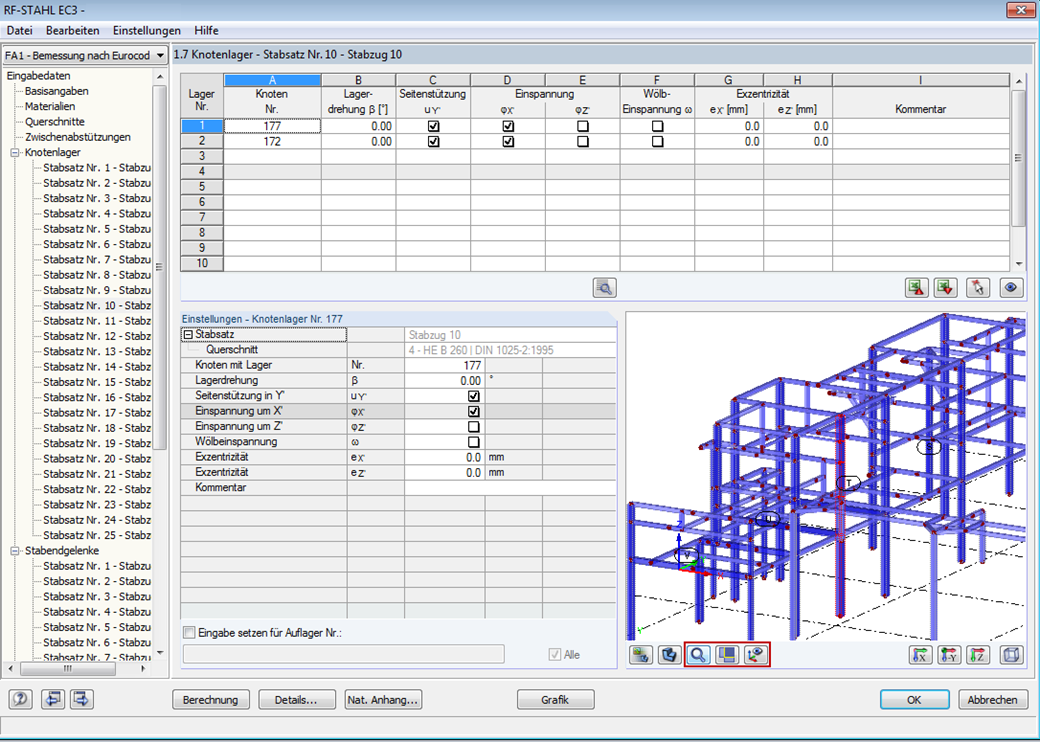

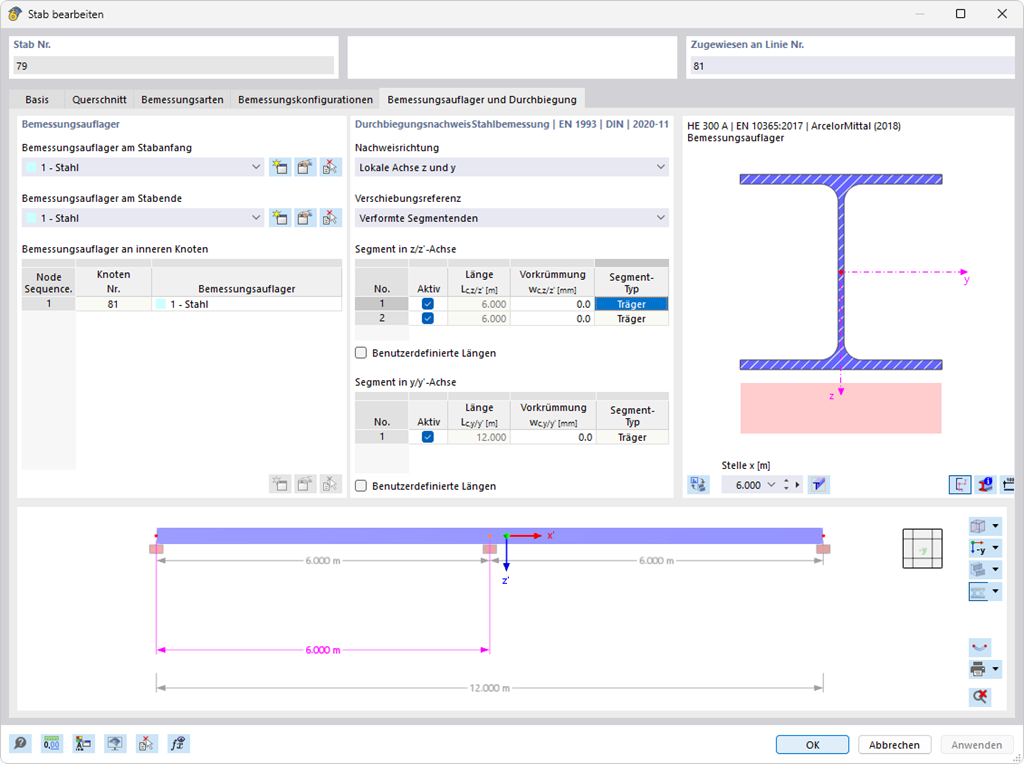

Lo sapevi che... ? È possibile specificare il valore limite di deformazione individualmente per ciascun componente strutturale in Configurazione di esercizio. Definire la deformazione massima in funzione della lunghezza di riferimento come valore limite consentito. Definendo i vincoli esterni di progetto, è possibile segmentare i componenti per determinare automaticamente la lunghezza di riferimento corrispondente per ogni direzione di progetto.
In base alla posizione dei vincoli esterni di progetto assegnati, la distinzione tra travi e sbalzi viene effettuata automaticamente in modo che il valore limite possa essere determinato di conseguenza.
Verifica delle strutture di acciaio | Stato limite di esercizio | Risultati

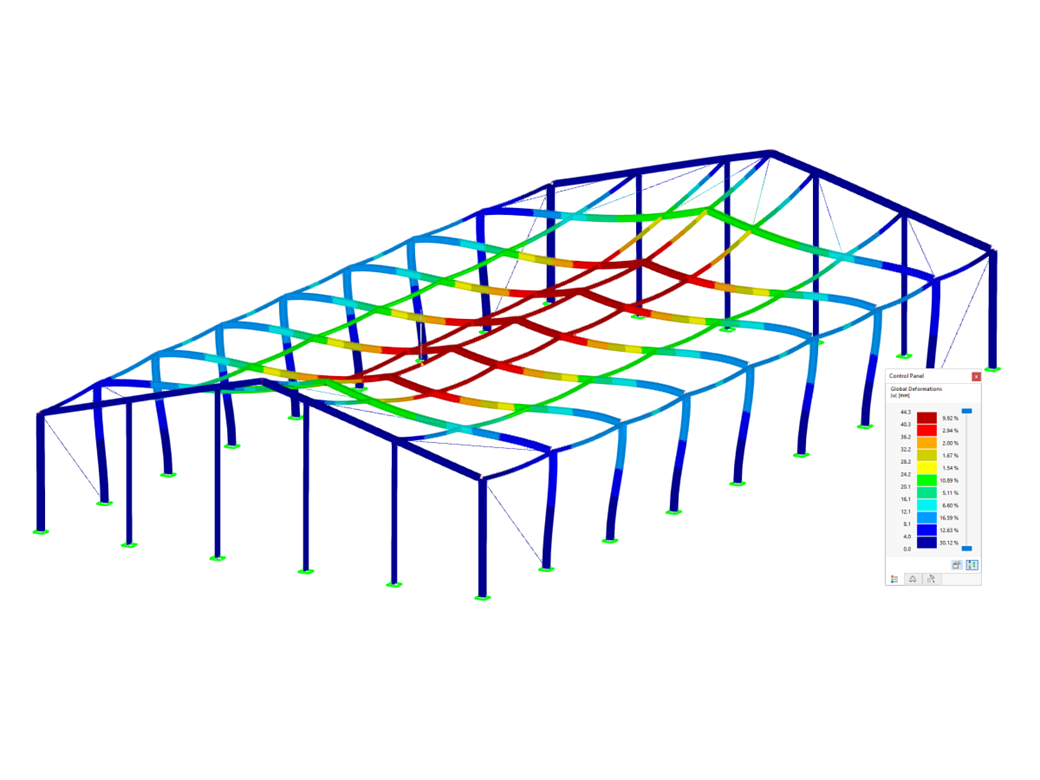

È possibile trovare le verifiche allo stato limite di esercizio nelle tabelle dei risultati dell'add-on Verifica acciaio. È possibile visualizzare i risultati della verifica con tutti i dettagli in ogni posizione delle aste progettate. Inoltre, sono disponibili grafici con i diagrammi dei risultati dei rapporti di progetto. Questo ti dà una buona panoramica.
È anche possibile integrare tutte le tabelle dei risultati e i grafici nella relazione di calcolo globale di RFEM/RSTAB come parte dei risultati della verifica acciaio. Pertanto, è possibile visualizzare e documentare gli spostamenti generalizzati dell'intera struttura come parte della funzionalità di RFEM/RSTAB indipendentemente dall'add-on.
