Estado limite de utilização
Dimensionamento de aço | Estado limite de utilização, | Funcionalidades
- Cálculo de flechas e comparação com valores limite normativos ou ajustados manualmente
- Consideração de contra-flechas no cálculo das flechas
- Possibilidade de diferentes valores limite dependendo do tipo de situação de dimensionamento
- Ajuste manual de comprimentos de referência e segmentação por direção
- Cálculo de flechas relacionadas com a estrutura inicial ou com a estrutura deformada
- Outras verificações detalhadas dependentes da norma de dimensionamento selecionada (por exemplo, limitação da respiração da alma de acordo com a EN 1993-2)
- Saída de resultados gráfica integrada no RFEM/RSTAB, por exemplo, utilização de valor limite, deformação ou flecha
- Integração completa dos resultados no relatório de impressão do RFEM/RSTAB
Dimensionamento de aço | Estado limite de utilização, | Entradas
No RFEM/RSTAB, existe a possibilidade de gerar e depois calcular as combinações de cargas ou de resultados necessárias para determinar o estado limite de utilização. Estas situações de dimensionamento podem ser selecionadas para a verificação da flecha no módulo Dimensionamento de aço. Os valores de deformação calculados são determinados em conformidade em cada posição da barra, dependendo da contra flecha e do sistema de referência especificados. Finalmente, pode comparar os valores destas deformações com os valores limite.

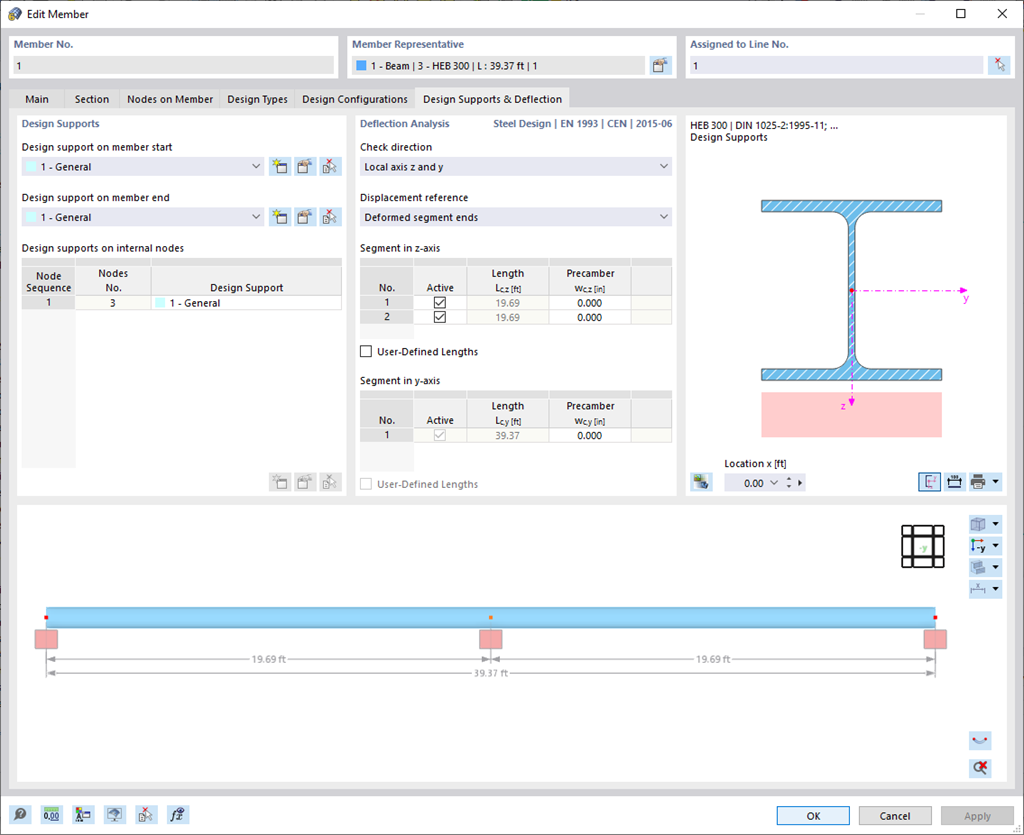

Sabia que? Pode definir o valor limite a ser observado para a deformação de cada componente individualmente na configuração do estado limite de utilização. Defina a deformação máxima em função do comprimento de referência como valor limite admissível. Ao definir apoios de cálculo, é possível segmentar os componentes para determinar automaticamente o comprimento de referência correspondente para cada direção de dimensionamento.
Com base na posição dos apoios de cálculo atribuídos, a distinção entre vigas e consolas é feita automaticamente, para que o valor limite possa ser determinado em conformidade.
Dimensionamento de aço | Estado limite de utilização, | Resultados
As verificações do estado limite de utilização podem ser encontradas nas tabelas de resultados do módulo Dimensionamento de aço. Os resultados do dimensionamento podem ser apresentados com todos os detalhes em cada posição das barras dimensionadas. Além disso, estão disponíveis gráficos com os diagramas de resultados das relações de dimensionamento. Isto proporciona-lhe uma boa vista geral.
Todas as tabelas de resultados e gráficos podem também ser integrados como parte dos resultados do dimensionamento de aço no relatório de impressão global do RFEM/RSTAB. Isto permite visualizar e documentar as deformações de toda a estrutura como parte da funcionalidade do RFEM/RSTAB de forma independente do módulo.
