Ajuda visual ao definir condições de apoio de conjuntos de barras para dimensionamento segundo a EN 1993-1-1, Secção 6.3.4.
Definição das condições de apoio dos conjuntos de barras no dimensionamento de aço segundo a EN 1993-1-1, Capítulo 6.3.4

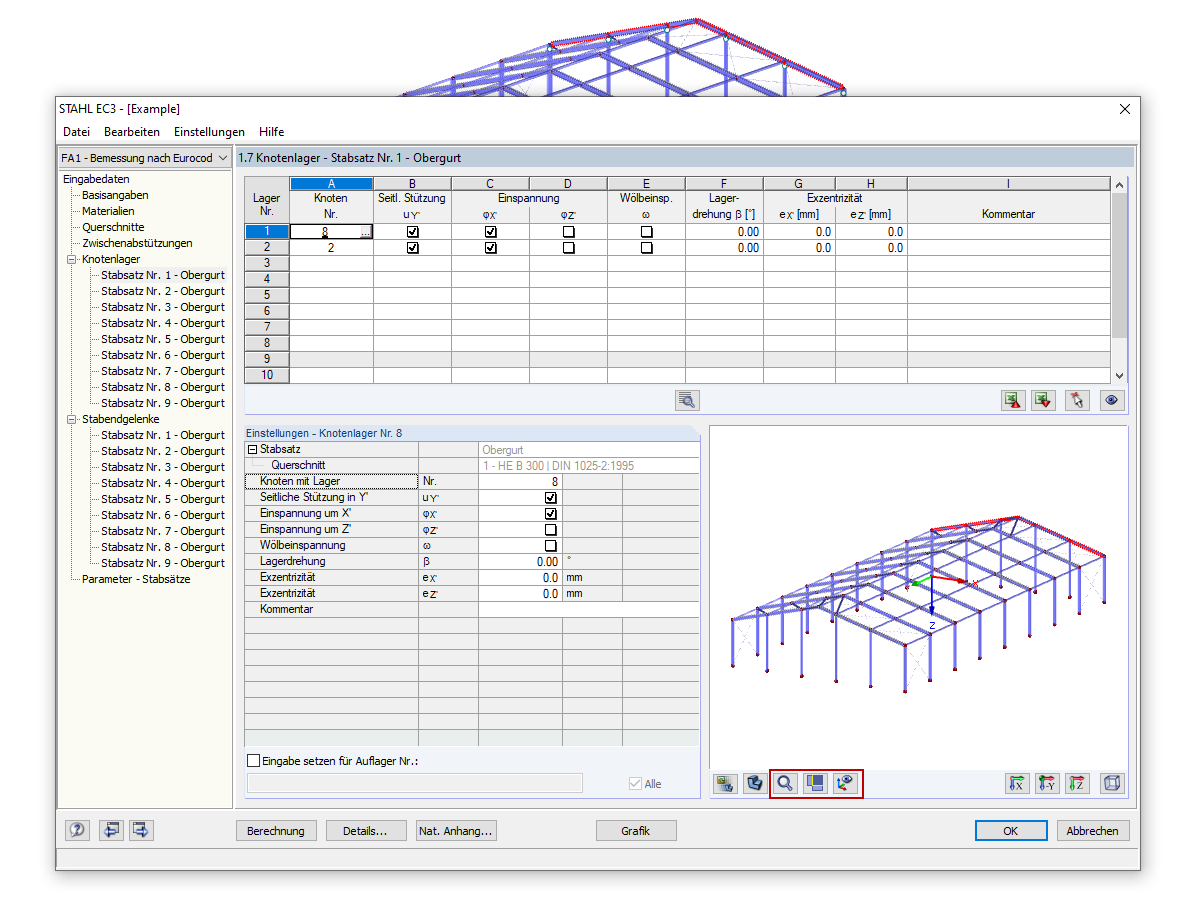

A imagem mostra as funções para definir condições de apoio de conjuntos de barras de acordo com a EN 1993-1-1, Capítulo 6.3.4. Ilustra como as ajudas visuais permitem a adaptação precisa dos comprimentos de referência e segmentações em diferentes direções. As flechas podem ser calculadas tanto para o sistema original como para o sistema deformado. Diferentes situações de dimensionamento permitem a definição de limites variáveis. A representação gráfica integra resultados como a flecha e a utilização dos limites em relatórios.
Modelo 3D
Especificações
| Número de nós | 89 |
| Número de linhas | 168 |
| Número de barras | 168 |
| Número de casos de carga | 1 |
| Peso total | 53,542 t |
| Dimensões (métricas) | 26,077 x 51,077 x 9,888 m |
| Dimensões (imperial) | 85.55 x 167.58 x 32.44 feet |
| Versão do programa | 5.23.02 |
