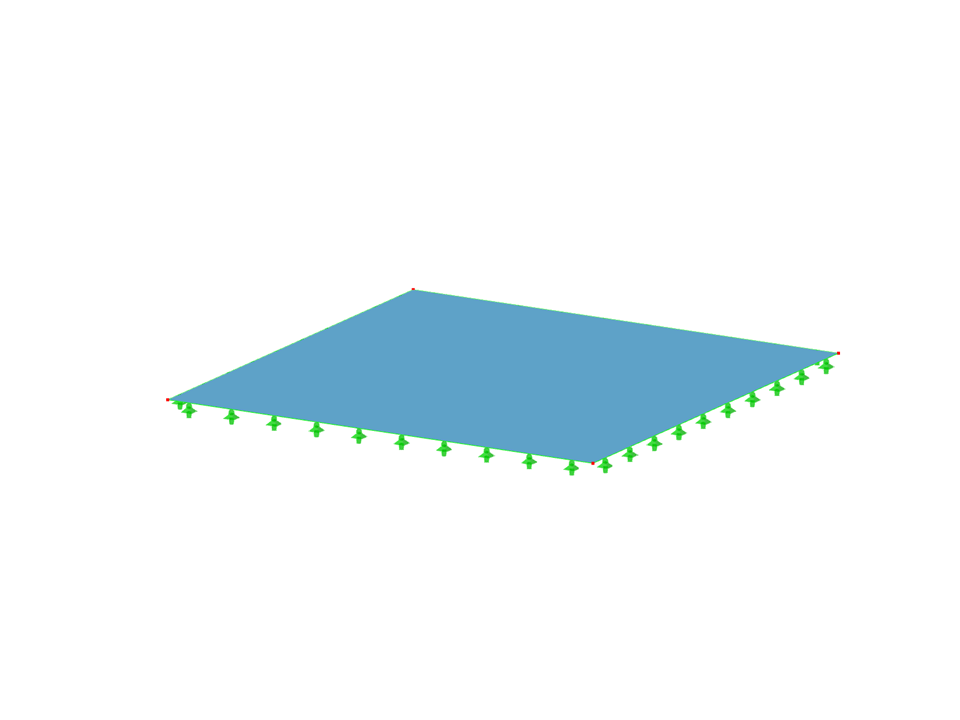

板的泊松比 ' 等于 0
节点数目: | 4 |
线的数目 | 4 |
杆件数目: | 0 |
面的数目: | 1 |
实体数目 | 0 |
荷载工况数目 | 4 |
荷载组合数目 | 0 |
结果组合数目 | 0 |
总重量 | 0,079 t |
翘曲区域尺寸 | 10,000 x 0,000 x 10,000 m |
您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
