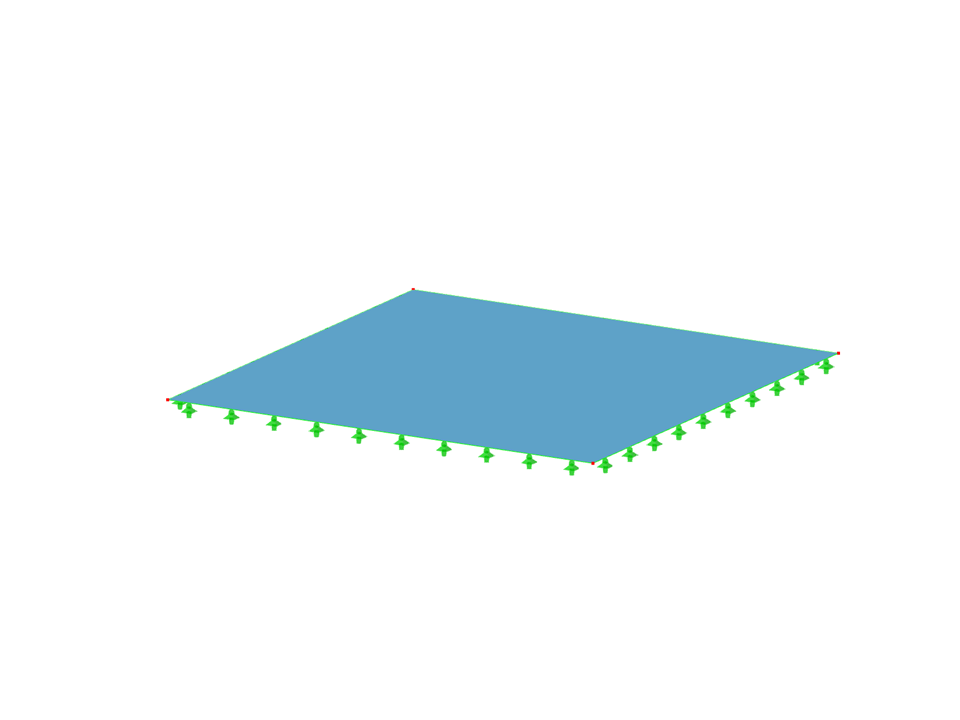

FAQ 005126 | Модальный расчет - минимальная начальная деформация
Модель, используемая в
Коэффициент Пуассона ' пластины равен 0
Количество узлов | 4 |
Количество линий | 4 |
Количество стержней | 0 |
Количество поверхностей | 1 |
Количество тел | 0 |
Количество загружений | 4 |
Количество сочетаний нагрузок | 0 |
Количество расчетных сочетаний | 0 |
Общий вес | 0,079 t |
Размеры (метрические) | 10,000 x 0,000 x 10,000 m |
Размеры (имперские) | 32.81 x 0 x 32.81 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
