FAQ 005126 | Modální analýza - minimální počáteční přetvoření
Model použitý v
Poměr ploch Poissonových ' rovnic 0
Počet uzlů | 4 |
Počet linií | 4 |
Počet prutů | 0 |
Počet ploch | 1 |
Počet těles | 0 |
Počet zatěžovacích stavů | 4 |
Počet kombinací zatížení | 0 |
Počet kombinací výsledků | 0 |
Celková hmotnost | 0,079 t |
Rozměry (metrické) | 10,000 x 0,000 x 10,000 m |
Rozměry (imperiální) | 32.81 x 0 x 32.81 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.

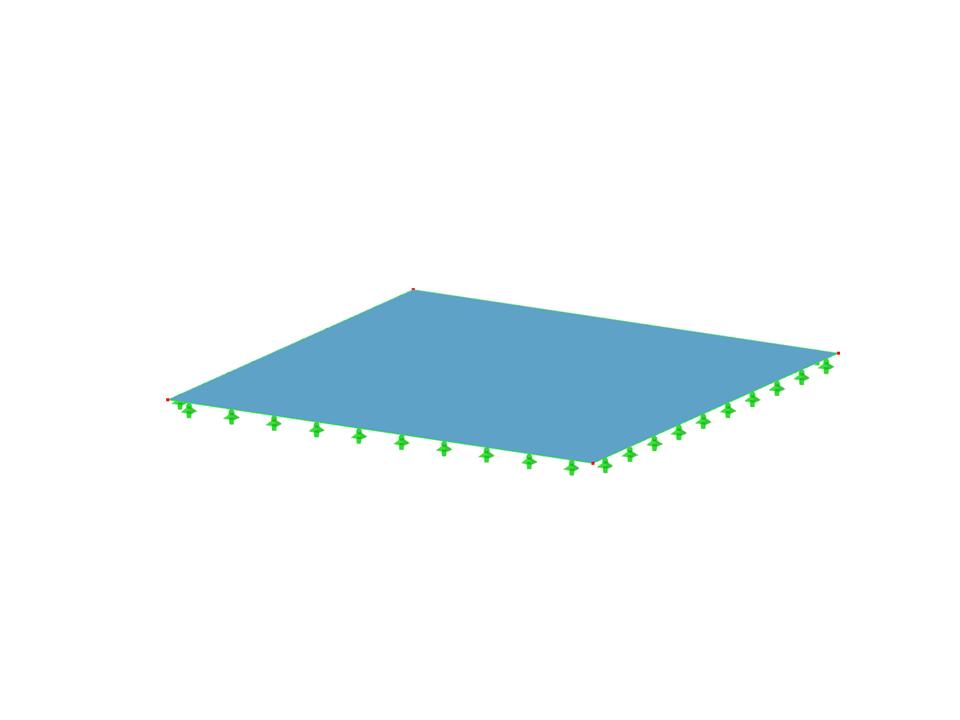

![Přehled budovy (KB1866)](/cs/webimage/046746/3676167/KB1866_image01_en_Model.png?mw=512&hash=18feed6e03b6c09c60d7e29dc96041d95c24997b)
Aby bylo možné rozhodnout, zda je při dynamické analýze nutné zohlednit také analýzu druhého řádu, stanovuje EN 1998-1, čl. 2.2.2 a 4.4.2.2 součinitel citlivosti na mezipodlažní posun θ. V programech RFEM 6 a RSTAB 9 ho lze vypočítat a analyzovat.
![Redukce budovy na konzolovou konstrukci Jednotlivé hmotné body představují podlaží. Průhyb od normálových tlakových sil znázorněný v (a) se přepočítá na ekvivalentní momenty posunu nebo smykové síly (b) (KB1867)](/cs/webimage/046751/3675982/KB1867_image01_building_replacement_system_as_cantilever.png?mw=512&hash=2810652c31c299316a7e4564086f5e5f9b5889b2)
Pro posouzení mezního stavu únosnosti se podle EN 1998-1, čl. 2.2.2 a 4.4.2.2 vyžaduje výpočet zohledňující účinky druhého řádu (účinek P-Δ). Tento účinek nemusí být zohledněn pouze tehdy, pokud je součinitel citlivosti mezipodlažního posunu θ menší než 0,1.
![Modální analýza hmot ze zatěžovacího stavu](/cs/webimage/031338/3310704/01-cs.png?mw=512&hash=701e65b00b48c8b9f6fd5d0b95cf71797f72ed18)
Dynamická analýza je v programech RFEM 6 a RSTAB 9 rozdělena do několika addonů. Addon Modální analýza je nezbytným předpokladem pro všechny ostatní dynamické addony, protože provádí analýzu vlastního kmitání u prutových, plošných a objemových modelů.
![Aktivace addonu Modální analýza a výběr návrhové normy](/cs/webimage/031494/3313723/01-cs.png?mw=512&hash=701e65b00b48c8b9f6fd5d0b95cf71797f72ed18)
Modální analýza je výchozím bodem pro dynamickou analýzu konstrukcí. Lze v ní stanovit hodnoty vlastního kmitání, jako jsou vlastní frekvence, vlastní tvary, modální hmoty a faktory účinných modálních hmot. Tyto výsledky lze použít pro posouzení kmitání nebo je lze použít pro další dynamickou analýzu (například zatížení spektrem odezvy).
![Funkce 002671 | Seizmické posouzení podle EC 8 pro železobetonové pruty](/cs/webimage/043980/3609964/43980.png?mw=512&hash=6b308b2caaa2cf5340fbd88a9ea7eb2e201e6890)
V addonu Posouzení železobetonových konstrukcí můžete provést seizmické posouzení železobetonových prutů podle EC 8. To zahrnuje mimo jiné následující funkce:
- Konfigurace pro seizmické posouzení
- Rozlišení tříd duktility DCL, DCM, DCH
- Možnost převzít součinitele duktility z dynamické analýzy
- Kontrola mezní hodnoty součinitele duktility
- Posouzení kapacity "Silný sloup - slabý nosník"
- Konstrukční pravidla pro posouzení duktility zakřivení
- Konstrukční pravidla pro lokální duktilitu.
![Addon "Ocelové přípoje pro RFEM 6" | Databáze komponent](/cs/webimage/043097/3898884/steel_joints_components.png?mw=512&hash=e4f835906155863fc7019d5043b22e553dc766f9)
- Mnoho typů konstrukčních prvků, jako jsou patní a čelní desky, stojiny, úhelníky, styčníkové plechy, výztuhy, náběhy nebo žebra pro snadné zadání typických spojovacích situací
- Univerzálně použitelné základní komponenty (např. plechy, svary, šrouby, pomocné roviny) pro modelování složitých přípojových situací
- Grafické zobrazení geometrie spoje s dynamickou aktualizací během zadávání
- Široká škála tvarů průřezů: I-profily, U-profily, úhelníky, T-profily, duté profily, složené a tenkostěnné profily
- Databáze v Dlubal centru s velkým počtem šablonových spojů na straně programu, včetně uživatelských šablon
- Automatické přizpůsobení geometrie spoje na základě vzájemného uspořádání konstrukčních prvků - a to i v případě dodatečných úprav konstrukčních prvků
![Funkce 002840 | Grafický addon Zobrazení výsledků po návrhových situacích](/cs/webimage/051593/3982947/Bemessungssituation.png?mw=512&hash=7fd0d9a61cbc8d701205795390d25dfae3caa76b)
V navigátoru Výsledky je možné vybrat návrhové situace, pro které se mají výsledky addonu graficky zobrazit.
![Funkce 002843 | Kótování pomocí výsledkové funkce](/cs/webimage/051576/3982510/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
U návrhových objektů lze volitelně zobrazit průhyby nebo extrémní výsledky.
