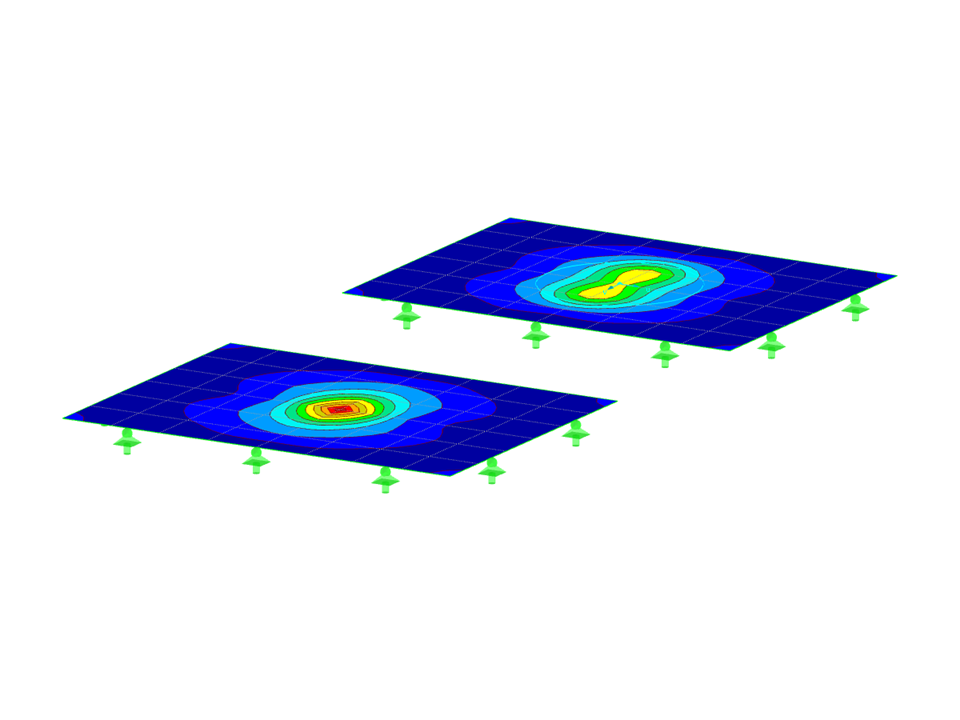

带有平均区域的板
节点数目: | 10 |
线的数目 | 8 |
杆件数目: | 0 |
面的数目: | 2 |
实体数目 | 0 |
荷载工况数目 | 1 |
荷载组合数目 | 0 |
结果组合数目 | 0 |
总重量 | 9,420 t |
翘曲区域尺寸 | 4.000 x 0.000 x 8.000 m |
您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
![使用平均区域进行结果评估](/zh/webimage/010487/2989574/EN_582.png?mw=512&hash=52dc3c39e3c266ffcf690fe165892879aa9726d1)
RFEM 5 bietet im Menü "Ergebnisse" → "Neuer Glättungsbereich" die Option einen Glättungsbereich zu definieren. Dabei kann zwischen einer rechteckigen, kreisförmigen oder elliptischen Form gewählt werden. Dieses Werkzeug kann beispielsweise verwendet werden, um Singularitäten durch Knotenlasten auf einen gewünschten Glättungsbereich zu "verschmieren".
![使用平滑区域](/zh/webimage/009906/2421145/01-en-png-png.png?mw=512&hash=6ca63b32e8ca5da057de21c4f204d41103e6fe20)
如果想要使用区域的平均内力进行混凝土面设计,那么必须在模块中激活该功能。 为此请点击“工具”选项卡中的[详细设置]按钮,然后选择“在定义的平均区域内应用平均内力用于ULS计算和SLS计算的解析方法”。
![平均区域的应用可能性](/zh/webimage/009995/2421900/01-en-png-png.png?mw=512&hash=6ca63b32e8ca5da057de21c4f204d41103e6fe20)
在 RFEM 中可以将区域内力定义为平均值,在该区域内区域内力的平均值不是真实的,而是平均值。 Dabei sind unterschiedliche Einstellungen zur Schnittgrößenglättung möglich. Drei mögliche Anwendungsgebiete der Funktion "Glättungsbereich" sind nachfolgend aufgeführt.
![使用平均内力进行设计](/zh/webimage/010508/2955262/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
In RF-BETON Flächen für RFEM 5 ist es möglich, die Bemessung der Betonflächen mit den geglätteten Schnittgrößen durchzuführen.
![模块 “RFEM 6 的钢结构节点模块” | 组件库](/zh/webimage/043097/3898884/steel_joints_components.png?mw=512&hash=e4f835906155863fc7019d5043b22e553dc766f9)
- 借助大量的组件类型,例如底板和端板、腹板角钢、鳍板、节点板、加劲肋、变截面或肋,可以轻松输入典型的连接情况
- 使用普遍适用的基本组件(例如板、焊缝、螺栓、辅助平面)可以对复杂的连接情况进行建模
- 连接节点的几何尺寸图形显示,输入过程中会动态更新
- 选择不同的截面形状: 工字钢、U 形截面、角钢、T 形截面、空心截面、组合截面截面和薄壁截面
- Dlubal 中心库中带有大量程序端模板连接,包括用户自定义模板
- 根据组件之间的相对布置自动调整连接的几何形状 – 即使在随后对结构构件进行编辑的情况下
![功能 002820 | 焊缝塑性应变极限值](/zh/webimage/050344/3881226/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
在钢结构节点设计的承载能力极限状态中,您可以更改焊缝的极限塑性应变。
!["底板"组件](/zh/webimage/050345/3881657/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
使用“底板”组件可以设置底板与锚固件的连接。 Dabei werden Platten, Schweißnähte, Verankerung und Stahl-Beton-Interaktion analysiert.
![功能 002807 | 有限元分析结果的 3D 视图](/zh/webimage/049281/3861162/2024-05-01_10-32-55.png?mw=512&hash=2377d291bc20ac3d78d617b50c131614e99ac6f7)
导入对话框"考虑受力分析"显示的有限元应力分析法 (FSM) als 3D-Grafiken lassen的考虑。
