RFEM 5 nabízí možnost zadat oblast průměrování z hlavní nabídky „Výsledky“ → „Nová oblast průměrování“. Tento model jsme použili pro předvedení dané funkce.
Model použitý v

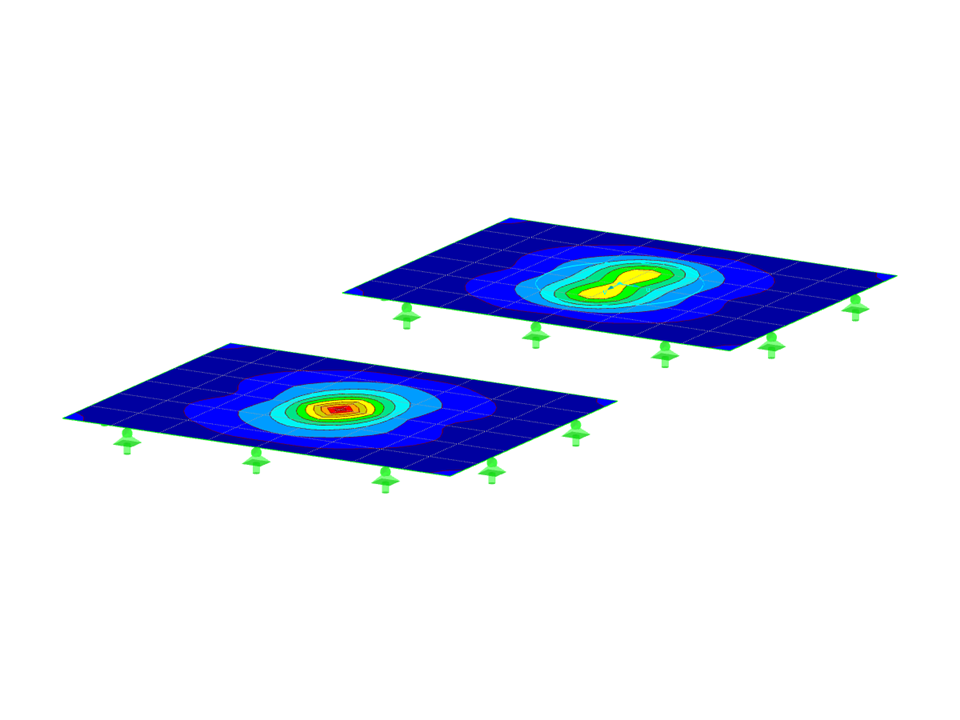

Deska s oblastí průměrování
| Počet uzlů | 10 |
| Počet linií | 8 |
| Počet prutů | 0 |
| Počet ploch | 2 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 9,420 t |
| Rozměry (metrické) | 4,000 x 0,000 x 8,000 m |
| Rozměry (imperiální) | 13.12 x 0 x 26.25 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
Databáze znalostí
Délka: 00:00:20 min
Funkce programu
Délka: 00:00:42 min
Délka: 00:52:56 min
Délka: 00:00:00 min
Délka: 00:00:00 min
Délka: 01:02:00 min
Délka: 01:01:43 min
www.isen_LI.jpg?mw=350&hash=884ca7c4739fd5d2643994f417a345f17b1e1fad)
RFEM 5 nabízí možnost zadat oblast průměrování z hlavní nabídky „Výsledky“ → „Nová oblast průměrování“. Můžeme si přitom vybrat mezi tvarem obdélníkovým, kruhovým nebo eliptickým. S touto možností můžeme například „rozetřít“ singularity od bodového zatížení v dané oblasti průměrování.
Aby bylo možné použít vnitřní síly z oblastí průměrování také pro posouzení betonových ploch, je třeba je v modulu aktivovat. Za tímto účelem klikněte v záložce "Nástroje" na tlačítko [Detaily] a vyberte možnost "Použít zprůměrované vnitřní síly v definované oblasti průměrování pro výpočet MSÚ a pro analytickou metodu výpočtu MSP".
V programu RFEM lze definovat oblasti, v nichž se vnitřní síly na plochách nezobrazí se skutečným průběhem z výpočtu MKP, ale jako střední hodnoty. Dabei sind unterschiedliche Einstellungen zur Schnittgrößenglättung möglich. Drei mögliche Anwendungsgebiete der Funktion "Glättungsbereich" sind nachfolgend aufgeführt.
V programu RF-CONCRETE Surfaces pro RFEM 5 je možné posuzovat betonové plochy s vyhlazenými vnitřními silami.
