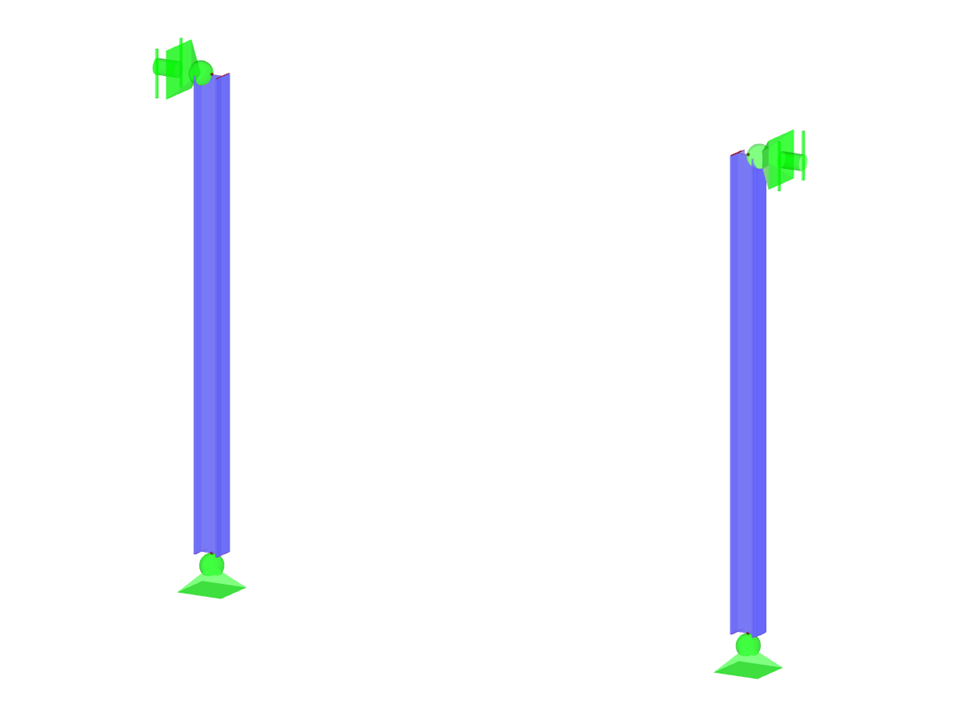

模型基于 AISC 设计指南 15 中示例 6.2,其中 16 米长的柱子使用 AISC 历史形状 W10X66 (Fy = 33 ksi)。
用户自定义列W10X66
节点数目: | 4 |
线的数目 | 2 |
杆件数目: | 2 |
荷载工况数目 | 1 |
荷载组合数目 | 1 |
总重量 | 1,096 t |
翘曲区域尺寸 | 6.596 x 0.500 x 5.377 m |
软件版本 | 5.23.02 |
您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
