O modelo é baseado no exemplo 6.2 do Guia de dimensionamento AISC 15, onde a forma histórica W10X66 (Fy = 33 ksi) é utilizada para o pilar com 5 m de comprimento.

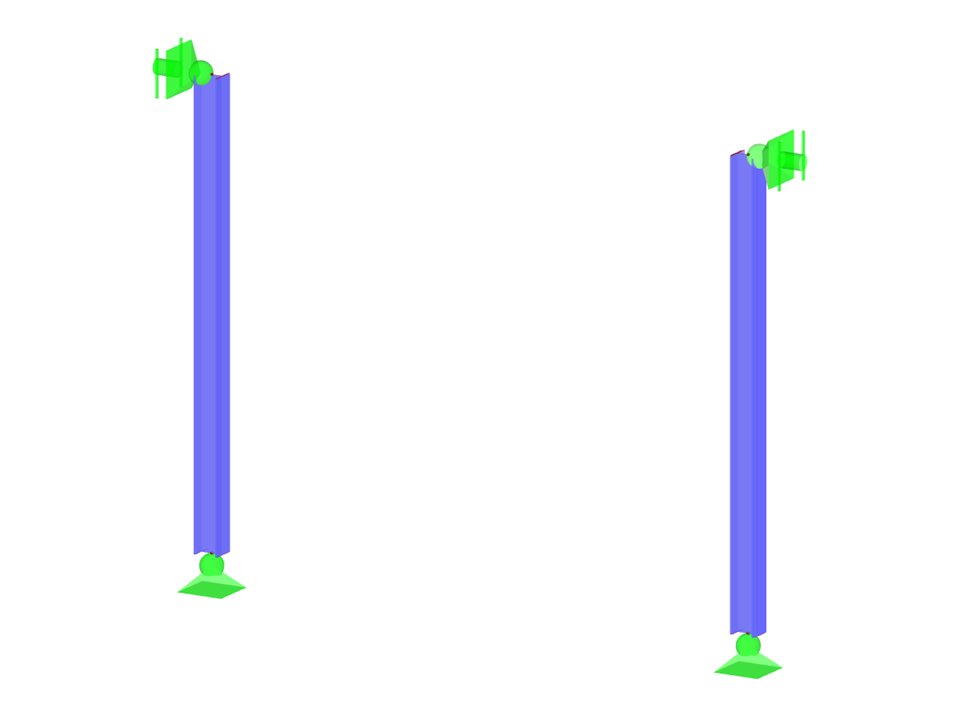

Coluna W10X66 definida pelo utilizador
Número de nós | 4 |
Número de linhas | 2 |
Número de barras | 2 |
Número de casos de carga | 1 |
Número de combinações de cargas | 1 |
Peso total | 1,096 t |
Dimensões (métricas) | 6,596 x 0,500 x 5,377 m |
Dimensões (imperial) | 21.64 x 1.64 x 17.64 feet |
Versão do programa | 5.23.02 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
