客户项目1121模型“加拿大班夫的弓河人行天桥”
这座细长的木结构人行天桥建在班夫的弓河上。 班夫镇是加拿大第一个国家公园,位于美丽的加拿大落基山脉。 该桥宽13英尺,长38英尺,净跨距263英尺,这可能是木桥中最长的。
结构和动力分析由Dlubal Software的客户StructureCraft Builders Inc.在RFEM中进行。
StructureCraft Builders Inc., Kanada
www.structurecraft.com

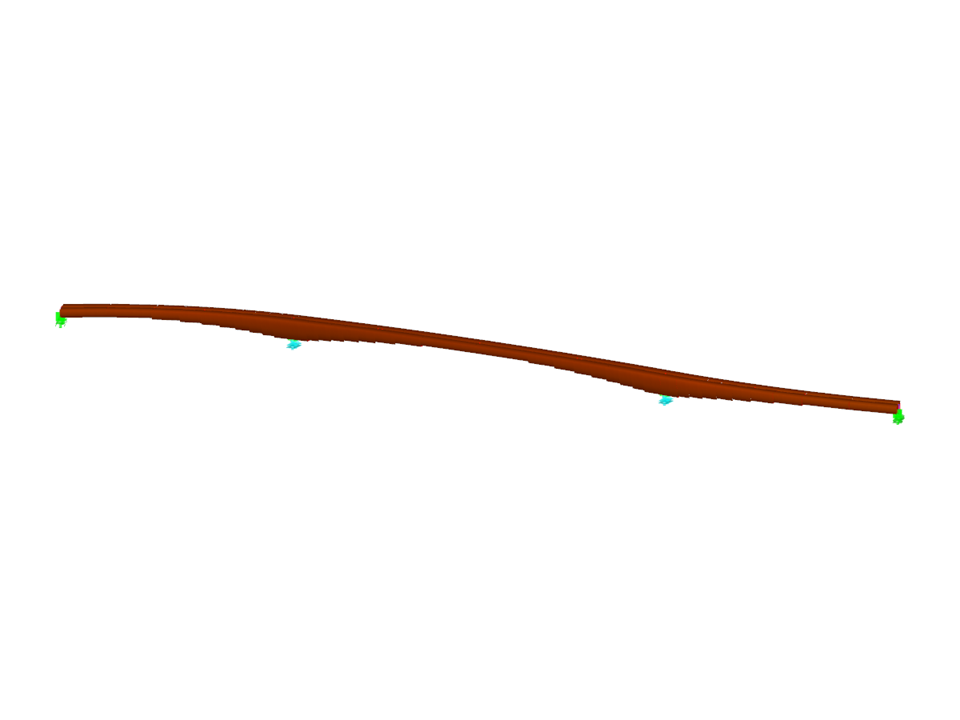

RFEM中桥梁的3D模型(上)和1.振型(下)(©StructureCraft Builders Inc.)
这座细长的木结构人行天桥建在班夫的弓河上。 班夫镇是加拿大第一个国家公园,位于美丽的加拿大落基山脉。 该桥宽13英尺,长38英尺,净跨距263英尺,这可能是木桥中最长的。
结构和动力分析由Dlubal Software的客户StructureCraft Builders Inc.在RFEM中进行。
StructureCraft Builders Inc., Kanada
www.structurecraft.com
RFEM中桥梁的3D模型(上)和1.振型(下)(©StructureCraft Builders Inc.)
弓河人行天桥在加拿大班夫
无法下载
客户项目/只视图
节点数目: | 235 |
线的数目 | 272 |
杆件数目: | 152 |
荷载工况数目 | 160 |
翘曲区域尺寸 | 95.298 x 11.290 x 2.528 m |
软件版本 | 5.09.01 |
