Tato štíhlá dřevěná lávka se klene nad řekou Bow ve městě Banff. Město Banff se nachází v nejstarším kanadském národním parku ve Skalistých horách. Lávka je široká 4 m a dlouhá 113 m, čisté rozpětí 80 m ji činí možná nejdelším dřevěným mostem svého druhu na světě.
Statickou a dynamickou analýzu provedl v programu RFEM společnost StructureCraft Builders Inc., zákazník společnosti Dlubal Software
StructureCraft Builders Inc., Kanada
www.structurecraft.com

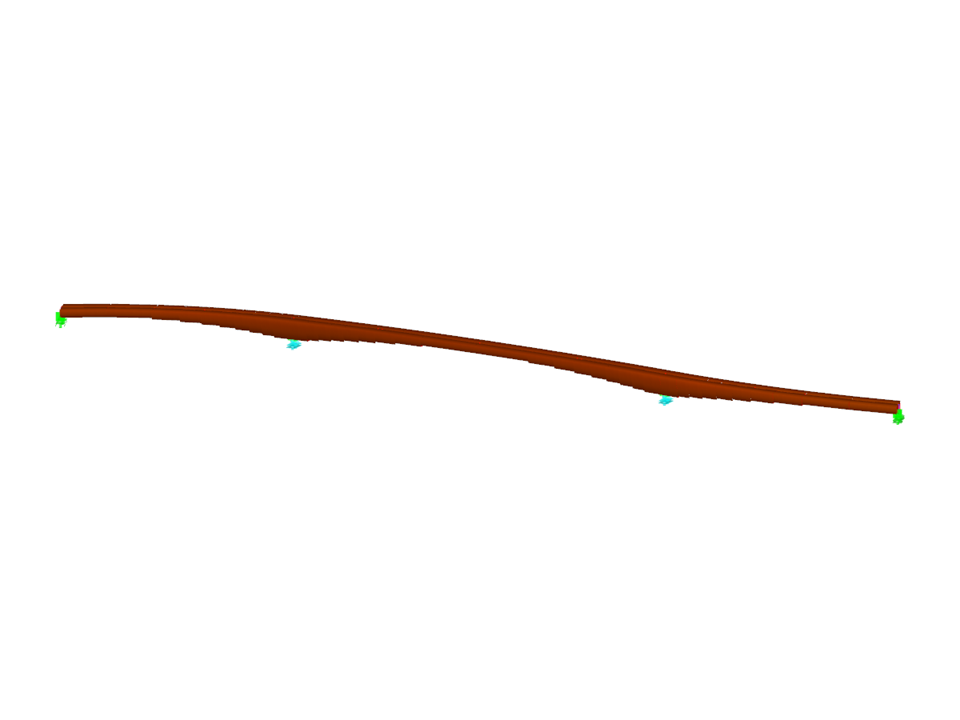

3D model (nahoře) a 1. vlastní tvar (dole) mostu v programu RFEM (© StructureCraft Builders Inc.)
Pěší lávka přes řeku Bow, Banff, Kanada
Počet uzlů | 235 |
Počet linií | 272 |
Počet prutů | 152 |
Počet zatěžovacích stavů | 160 |
Rozměry (metrické) | 95,298 x 11,290 x 2,528 m |
Rozměry (imperiální) | 312.66 x 37.04 x 8.29 feet |
Verze programu | 5.09.01 |
