Modelo del proyecto de cliente 1121 "Puente peatonal de Bow River en Banff, Canadá"
Este puente peatonal de madera esbelto fue construido sobre el río Bow en Banff. El municipio de Banff es el primer parque nacional de Canadá ubicado en las hermosas Montañas Rocosas de Canadá. Con 13 pies de ancho y 38 pies de largo, el puente se completa con un vano de 263 pies que es quizás el más largo de su tipo para un puente de madera.
StructureCraft Builders Inc., cliente de Dlubal Software, realizó el análisis estructural y dinámico en RFEM.
StructureCraft Builders Inc., Canadá
www.structurecraft.com

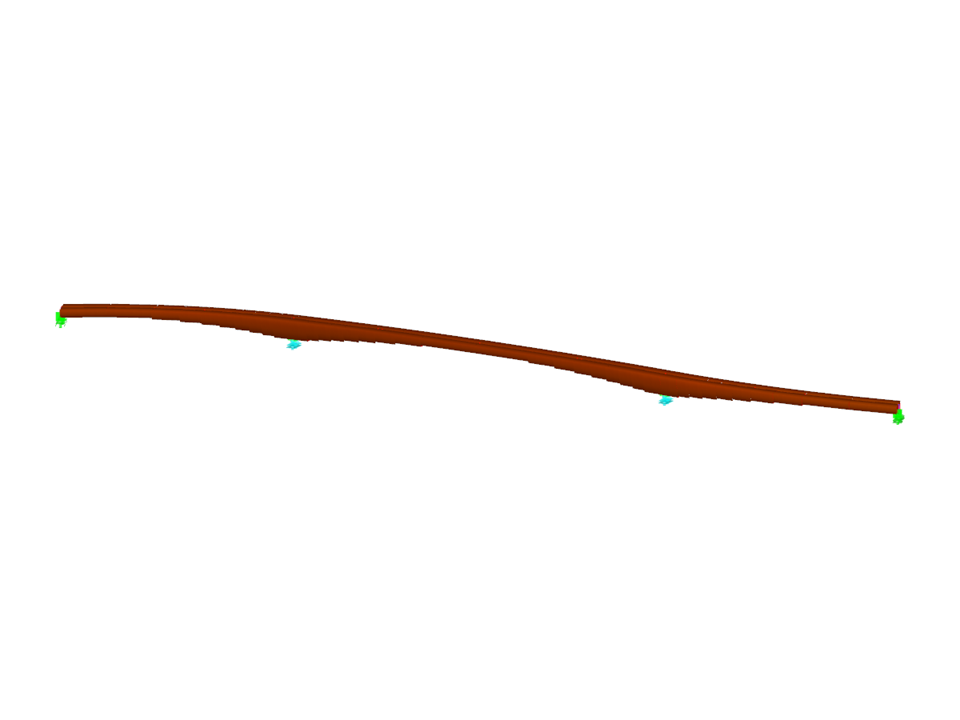

Modelo 3D (arriba) y 1. forma del modo (abajo) del puente en RFEM (© StructureCraft Builders Inc.)
Este puente peatonal de madera esbelto fue construido sobre el río Bow en Banff. El municipio de Banff es el primer parque nacional de Canadá ubicado en las hermosas Montañas Rocosas de Canadá. Con 13 pies de ancho y 38 pies de largo, el puente se completa con un vano de 263 pies que es quizás el más largo de su tipo para un puente de madera.
StructureCraft Builders Inc., cliente de Dlubal Software, realizó el análisis estructural y dinámico en RFEM.
StructureCraft Builders Inc., Canadá
www.structurecraft.com
Modelo 3D (arriba) y 1. forma del modo (abajo) del puente en RFEM (© StructureCraft Builders Inc.)
Puente peatonal sobre el río Bow, Banff, Canadá
No se puede descargar
Proyecto de cliente / solo para visualización
| Número de nudos | 235 |
| Número de líneas | 272 |
| Número de barras | 152 |
| Número de casos de carga | 160 |
| Dimensiones (métricas) | 95,298 x 11,290 x 2,528 m |
| Dimensiones (imperiales) | 312.66 x 37.04 x 8.29 feet |
| Versión del programa | 5.09.01 |
