Esta ponte pedonal esbelta em madeira faz a travessia do rio Bow em Banff. A cidade de Banff situa-se nas Montanhas Rochosas Canadianas, assim como no primeiro parque nacional do Canadá. A ponte com 4 metros de largura e 113 metros de comprimento tem um vão livre de 80 metros, fazendo dela provavelmente a ponte em madeira mais comprida deste tipo.
A análise estrutural e dinâmica foi realizada no RFEM pela StructureCraft Builders Inc., cliente da Dlubal Software.
StructureCraft Builders Inc., Canadá
www.structurecraft.com

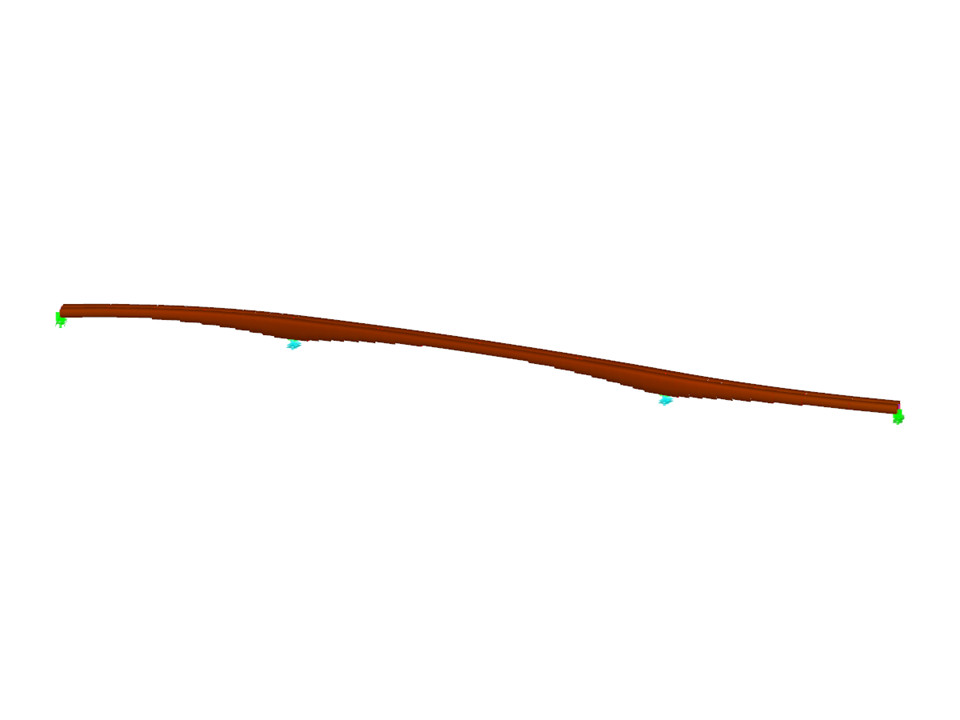

Modelo em 3D (em cima) e 1.ª forma própria (em baixo) da ponte no RFEM (© StructureCraft Builders Inc.)
Ponte pedonal sobre o rio Bow em Banff, Canadá
Número de nós | 235 |
Número de linhas | 272 |
Número de barras | 152 |
Número de casos de carga | 160 |
Dimensões (métricas) | 95,298 x 11,290 x 2,528 m |
Dimensões (imperial) | 312.66 x 37.04 x 8.29 feet |
Versão do programa | 5.09.01 |
