该楼为四层建筑,面积为21528平方米,提供了100多个工作场所。
整体木结构的结构分析是由Dlubal公司的客户,GöppertBauingenieure工程办公室,德国Lahr进行的。
GöppertBauingenieure,德国拉尔
www.gbi-statik.de

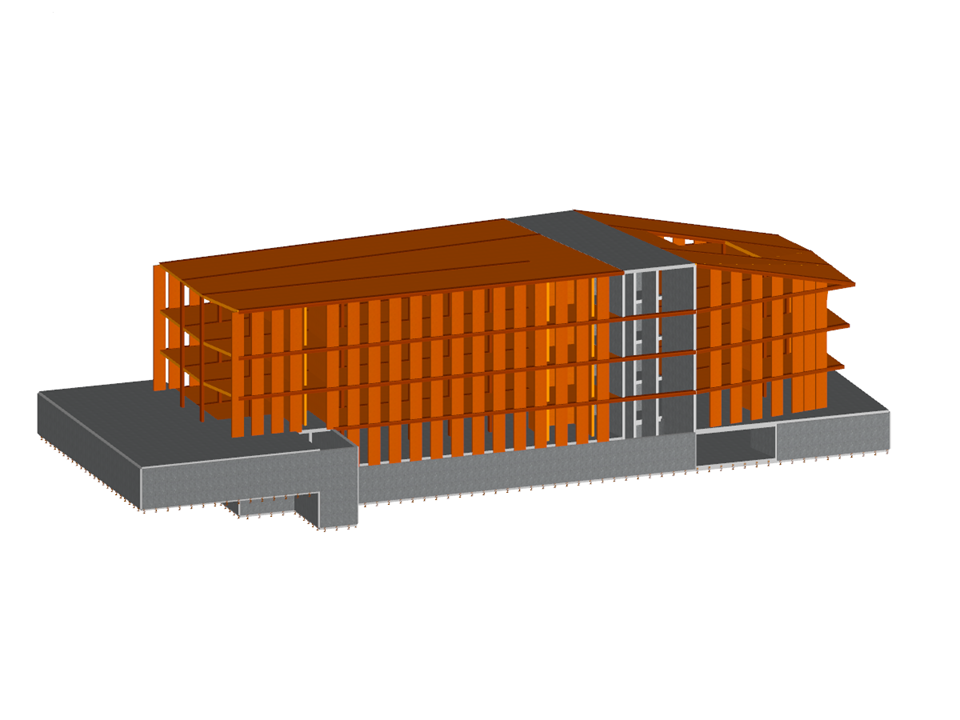

RFEM“农户之家”模型(©GöppertBauingenieure)
木结构玻璃建筑
节点数目: | 752 |
线的数目 | 1231 |
杆件数目: | 625 |
面的数目: | 150 |
荷载工况数目 | 7 |
荷载组合数目 | 1 |
结果组合数目 | 1 |
总重量 | 4091,251 t |
翘曲区域尺寸 | 64.915 x 23.285 x 16.700 m |
软件版本 | 5.02.00 |
