La nuova sede dell'associazione degli agricoltori di Baden (BLHV) è unica. La struttura in legno è protetta da una facciata in vetro per contrastare l'ingrigimento causato dalle condizioni meteorologiche. Sebbene gli architetti del Werkgruppe Lahr abbiano sufficiente esperienza nella costruzione in legno, la casa in legno con il rivestimento in vetro è stata per loro un "progetto modello".
L'edificio di quattro piani offre più di 100 posti di lavoro in uno spazio ufficio di 21.528 m².
L'analisi strutturale della costruzione in legno massiccio è stata realizza da un cliente Dlubal Software, l'ufficio tecnico Göppert Bauingenieure da Lahr, Germania.
Göppert Civil Engineers, Lahr
www.gbi-statik.de

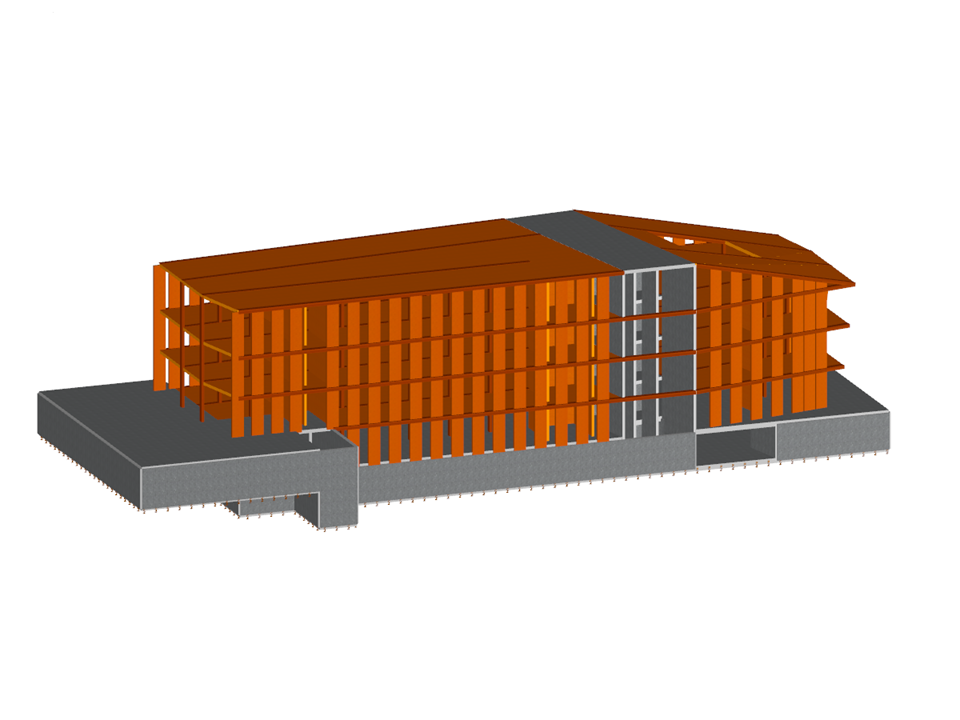

Modello RFEM della "Casa degli agricoltori" (© Göppert Bauingenieure)
L'edificio di quattro piani offre più di 100 posti di lavoro in uno spazio ufficio di 21.528 m².
L'analisi strutturale della costruzione in legno massiccio è stata realizza da un cliente Dlubal Software, l'ufficio tecnico Göppert Bauingenieure da Lahr, Germania.
Göppert Civil Engineers, Lahr
www.gbi-statik.de
Modello RFEM della "Casa degli agricoltori" (© Göppert Bauingenieure)
Casa in legno con rivestimento in vetro
Impossibile scaricare
Progetto cliente/Solo visualizzazione
| Numero di nodi | 752 |
| Numero di linee | 1231 |
| Numero di aste | 625 |
| Numero di superfici | 150 |
| Numero di casi di carico | 7 |
| Nr. di combinazioni di carico | 1 |
| Nr. di combinazioni di risultati | 1 |
| Peso totale | 4091,251 t |
| Dimensioni (metriche) | 64.915 x 23.285 x 16.700 m |
| Dimensioni (imperiali) | 212.98 x 76.39 x 54.79 feet |
| Versione del programma | 5.02.00 |
