La nueva central de la cooperativa agropecuaria de Baden (BLHV) es única. La estructura de madera está protegida por una fachada de vidrio para contrarrestar el envejecimiento causado por las condiciones climáticas. Aunque los arquitectos de Werkgruppe Lahr tienen suficiente experiencia en la construcción de madera, la casa de madera con el revestimiento de vidrio ha sido un "proyecto modelo" para ellos.
El edificio de cuatro pisos ofrece más de 100 lugares de trabajo dentro de un espacio de oficinas de 21.528 m².
El análisis estructural de la construcción maciza en madera fue realizado por la oficina de ingeniería Göppert Bauingenieure de Lahr, Alemania, actual cliente de Dlubal en Lahr, Alemania.
Göppert Bauingenieure, Lahr, Alemania
www.gbi-statik.de

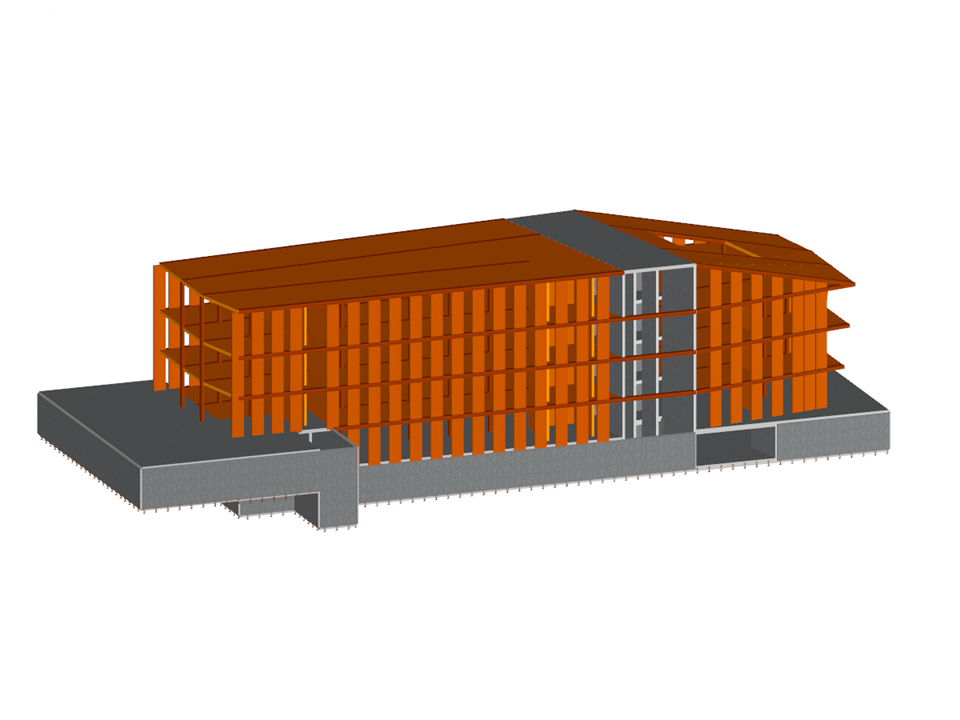

Modelo de RFEM de la cooperativa agropecuaria (© Göppert Bauingenieure)
El edificio de cuatro pisos ofrece más de 100 lugares de trabajo dentro de un espacio de oficinas de 21.528 m².
El análisis estructural de la construcción maciza en madera fue realizado por la oficina de ingeniería Göppert Bauingenieure de Lahr, Alemania, actual cliente de Dlubal en Lahr, Alemania.
Göppert Bauingenieure, Lahr, Alemania
www.gbi-statik.de
Modelo de RFEM de la cooperativa agropecuaria (© Göppert Bauingenieure)
Casa de madera con revestimiento de vidrio
No se puede descargar
Proyecto de cliente / solo para visualización
| Número de nudos | 752 |
| Número de líneas | 1231 |
| Número de barras | 625 |
| Número de superficies | 150 |
| Número de casos de carga | 7 |
| Número de combinaciones de carga | 1 |
| Número de combinaciones de resultados | 1 |
| Peso completo | 4091.251 t |
| Dimensiones (métricas) | 64,915 x 23,285 x 16,700 m |
| Dimensiones (imperiales) | 212.98 x 76.39 x 54.79 feet |
| Versión del programa | 5.02.00 |
