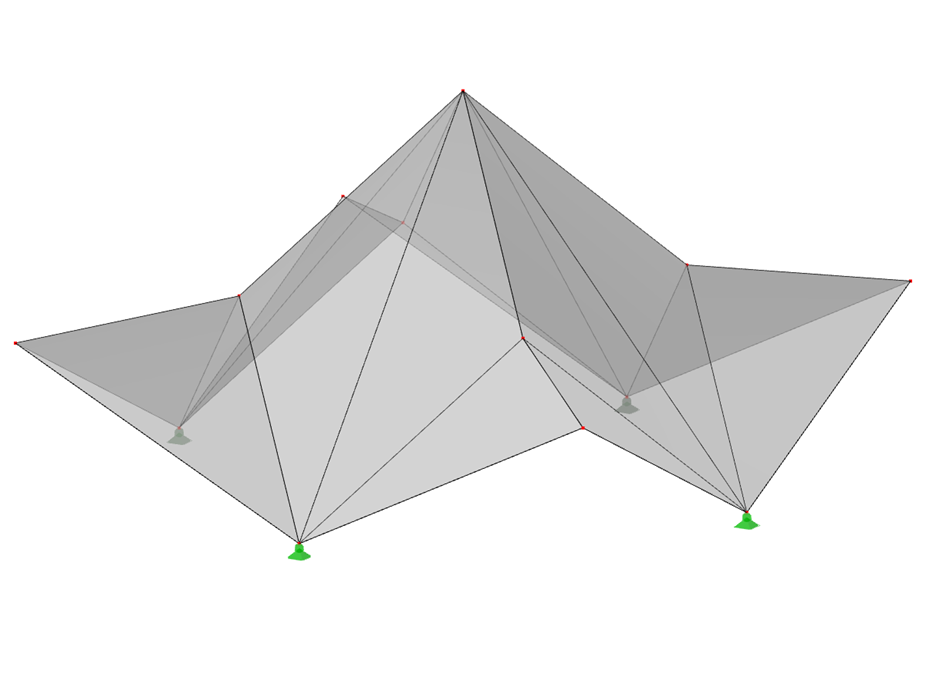

FPC011 | 棱柱形折叠结构系统。 矩形楼层平面上的交叉折叠面,脊向中心上升
块参数可动态编辑 | |
节点数目: | 13 |
线的数目 | 28 |
杆件数目: | 0 |
面的数目: | 16 |
实体数目 | 0 |
荷载工况数目 | 1 |
荷载组合数目 | 0 |
结果组合数目 | 0 |
总重量 | 432,171 t |
翘曲区域尺寸 | 20.000 x 12.000 x 20.000 m |
您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
