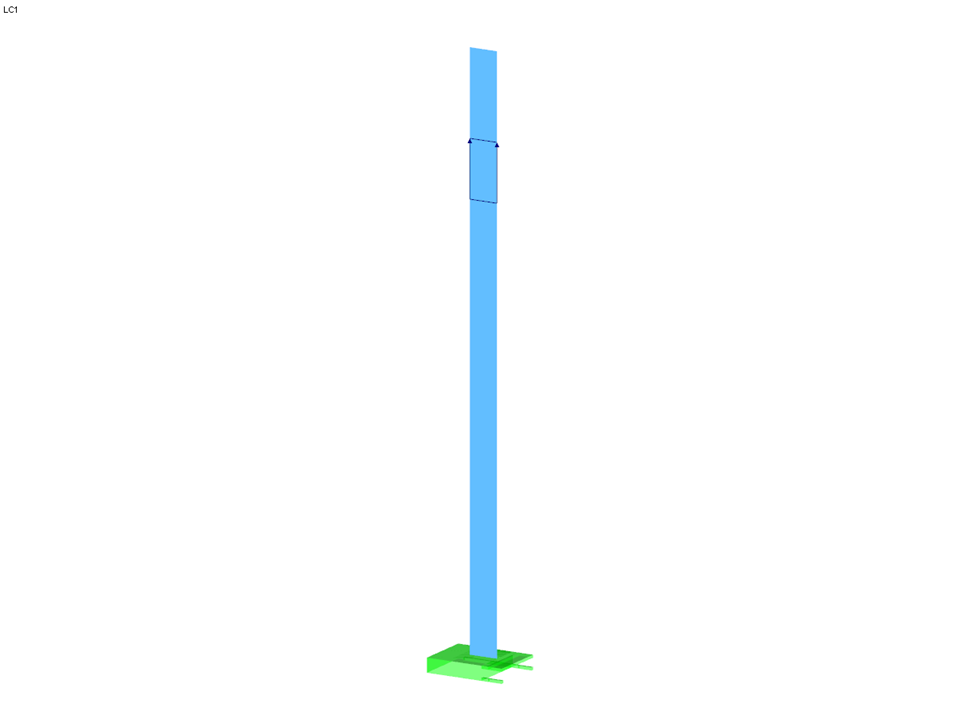

验证示例000007 | 2
节点数目: | 4 |
线的数目 | 4 |
面的数目: | 1 |
荷载工况数目 | 1 |
翘曲区域尺寸 | 0.500 x 0.500 x 1.250 m |
软件版本 | 5.03.00 |
您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。

本文讨论的是截面受轴向压力的直线单元。 本文旨在说明如何在 RFEM 5 的计算中考虑了欧洲规范中定义的混凝土柱参数。

In RF-BETON Stäbe ist auch der Nachweis einer Schubfuge enthalten. Damit der Nachweis geführt wird, muss dieser in Maske 1.6 Register "Schubfuge" aktiviert werden.

可以在钢筋的三维渲染中直接编辑钢筋布置或现有钢筋。

Die Stahlbetonbemessung für den Brandfall erfolgt nach dem vereinfachten Verfahren gemäß EN 1992-1-2 Abschnitt 4.2. Dabei wird die im Anhang B.2 beschriebene "Zonenmethode" benutzt: Der Querschnitt wird in eine Anzahl paralleler Zonen gleicher Dicke unterteilt und deren temperaturabhängige Druckfestigkeit ermittelt. Die reduzierte Tragfähigkeit bei Brandeinwirkung wird so durch einen verkleinerten Bauteilquerschnitt mit abgeminderten Festigkeiten abgebildet.

在 RF-/CONCRETE Members 中的配筋方案可以导出到 Revit 中。 但目前仅支持矩形截面和圆截面的杆件。
在 Revit 中可以对钢筋进行修改。
在附加模块 RF-CONCRETE Surfaces 中定义的面配筋可以作为配筋对象通过接口导出到 Revit 中。 为此,您可以在 RF-CONCRETE Surfaces 中选择平面以及矩形、多边形或圆形的配筋区域。 除了钢筋外,还可以导出钢筋网。

- 自动从 RFEM 导入内力
- 承载能力极限状态和正常使用极限状态设计
- 使用 RFEM 的模块扩展 EC2 可以按照 EN 1992-1-1:2004(欧洲规范 2)和以下国家附录对钢筋混凝土杆件进行设计:
-
DIN EN 1992-1-1/NA/A1:2015-12(德国)
-
ÖNORM B 1992-1-1:2018-01(奥地利)
-
NBN EN 1992-1-1 ANB:2010(比利时)
-
BDS EN 1992-1-1:2005/NA:2011(保加利亚)
-
EN 1992-1-1 DK NA:2013(丹麦)
-
NF EN 1992-1-1/NA:2016-03(法国)
-
SFS EN 1992-1-1/NA:2007-10(芬兰)
-
UNI EN 1992-1-1/NA:2007-07(意大利)
-
LVS EN 1992-1-1:2005/NA:2014(拉脱维亚)
-
LST EN 1992-1-1:2005/NA:2011(立陶宛)
-
MS EN 1992-1-1:2010(马来西亚)
-
NEN-EN 1992-1-1+C2:2011/NB:2016(荷兰)
-
NS EN 1992-1 -1:2004-NA:2008(挪威)
-
PN EN 1992-1-1/NA:2010(波兰)
-
NP EN 1992-1-1/NA:2010-02(葡萄牙)
-
SR EN 1992-1-1:2004/NA:2008(罗马尼亚)
-
SS EN 1992-1-1/NA:2008(瑞典)
-
SS EN 1992-1-1/NA:2008-06(新加坡)
-
STN EN 1992-1-1/NA:2008-06(斯洛伐克)
-
SIST EN 1992-1-1:2005/A101:2006(斯洛文尼亚)
-
UNE EN 1992-1-1/NA:2013(西班牙)
-
CSN EN 1992-1-1/NA:2016-05(捷克)
-
BS EN 1992-1-1:2004/NA:2005(英国)
-
TKP EN 1992-1-1:2009(白俄罗斯)
-
CYS EN 1992-1-1:2004/NA:2009(塞浦路斯)
-
- 除了上面列出的国家附录 (NA) 外,用户还可以自定义国家附录,在自定义附录里可以设置自己的极限值和参数。
- 可根据需要详细设置计算选项
- 快速、清晰的结果输出,便于核查计算步骤
- RFEM 中集成了图形结果输出功能;例如需要的钢筋
- 表格中清楚显示计算结果,并在结构模型中显示结果图形
- 结果完整集成在 RFEM 计算书中

- 承载能力极限状态下自由定义两个或三个钢筋层
- 向量显示内力的主应力方向,可以根据作用调整第三层钢筋的方向
- 避免受压或受剪配筋的设计替代方案
- 面设计作为深梁(膜结构理论)
- 可以为上部和下部钢筋定义基本钢筋
- 正常使用极限状态设计的设计配筋值的定义
- 所选栅格的点中的结果输出
- 选择扩展“非线性模块”。 在 RF-CONCRETE Deflect 中按照规范按照规范折减刚度,或者在 RF-CONCRETE NL 中通过一般非线性计算通过迭代计算刚度折减。
- 柱子边缘弯矩设计
- 详细列出设计失败的原因
- 列出所有设计位置的计算细节,便于配筋计算时的可追踪性
- 将纵向钢筋的等值线导出为 DXF 文件,然后在 CAD 程序中配筋图时使用
