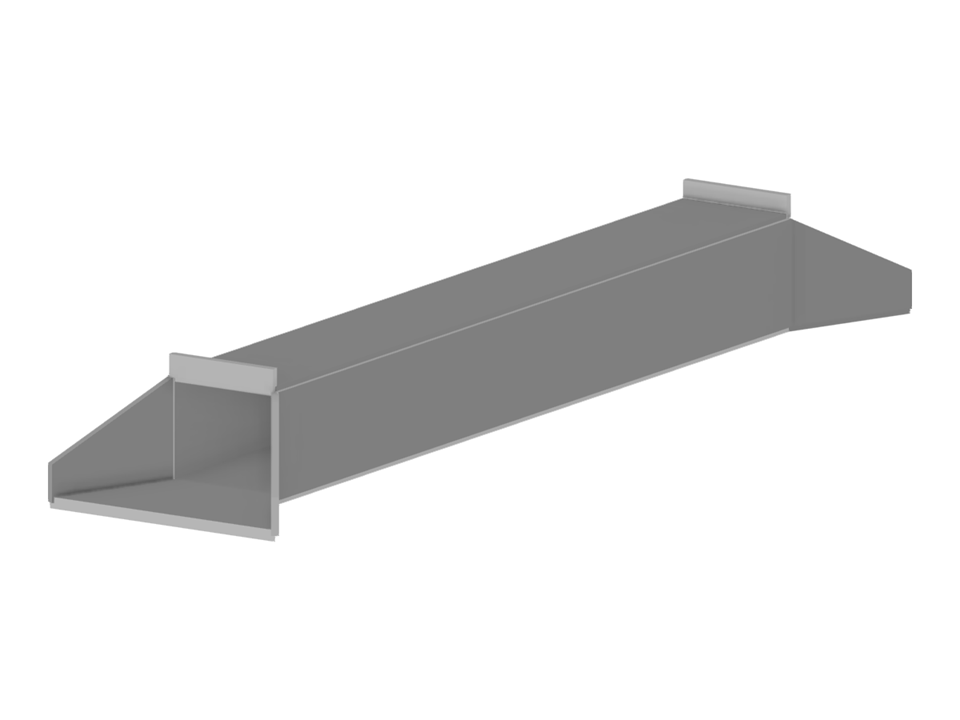

Параметризация геометрии бетонной канализационной водопропускной трубы с прямоугольным расположением трубопроводов.
- Модель создана группой инженеров Dlubal Latam. Модель также доступна в виде параметризованного блока на сайте Dlubal Latam.
Файл для скачивания содержит параметрическую модель, сохраненную в виде блока (тип файла *.rf6).
Полностью
У этой страницы 0 пользовательских оценок.
| 5 звёзд | ||
| 4 звезды | ||
| 3 звезды | ||
| 2 звезды | ||
| 1 звезда |
Канализационная труба
| Параметры блока можно редактировать динамически | |
| Количество узлов | 20 |
| Количество линий | 32 |
| Количество стержней | 0 |
| Количество поверхностей | 12 |
| Количество тел | 0 |
| Количество загружений | 1 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 165,673 t |
| Размеры (метрические) | 9,973 x 3,800 x 25,758 m |
| Размеры (имперские) | 32.72 x 12.47 x 84.51 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
