Revitalização e extensão de estrutura de apoio de cobertura de palco no Teatro de Dresden, Alemanha

O Teatro de Dresden, construído entre 1911 e 1913, tem uma história muito diversificada. O edifício foi destruído por ataques aéreos das forças aliadas em fevereiro de 1945, reconstruído nos anos do pós-guerra e danificado pelas cheias de agosto de 2002.

Devido à janela de tempo reduzida, estiveram envolvidos nos trabalhos cerca de 230 operários em três turnos. Entre outros, os trabalhos incluíam a renovação da tecnologia de palco e o reforço da estrutura da cobertura da torre de palco. Os engenheiros da KREBS+KIEFER analisaram a estabilidade da cobertura do palco com a ajuda do RSTAB. Na análise de estabilidade, foram detetados défices na capacidade de carga, o que tornou necessárias medidas de reforços.

Estrutura de cobertura da torre de palco

A torre de palco tem uma altura de cerca de 38 m, medidos desde o chão do palco até ao topo da cobertura. A estrutura primária da cobertura é constituída por cinco treliças em aço, colocadas paralelas umas às outras. As treliças, com uma altura de 4,1 m e um vão de cerca de 32,2 m, estão apoiadas em pilares de betão armado. Os nós da corda superior da treliça exterior estão contraventados nas paredes existentes através de barras inclinadas. Zusammen mit den senkrecht zu den Bindern verlaufenden Stäben entsteht hier eine außerplanmäßige Lastabtragung in Querrichtung, welche durch die 3D-Modellierung in RSTAB berücksichtigt werden konnte.

Recálculo

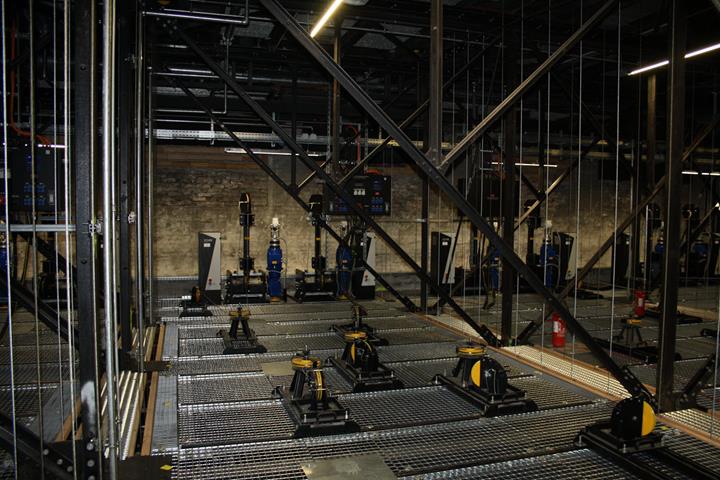

No plano da corda inferior das treliças, foi introduzido um novo teto suspenso, no qual foram instalados, entre outros, 12 guindastes individuais com um peso próprio de 4,0 kN. Este equipamento permite, através de cordas, a movimentação para cima e para baixo de cargas de até 5,0 kN, por ex., de cenários, decorações, iluminações etc. Além disso, as máquinas antigas foram substituídas por novas, mais pesadas, e várias cargas impostas foram aumentadas.

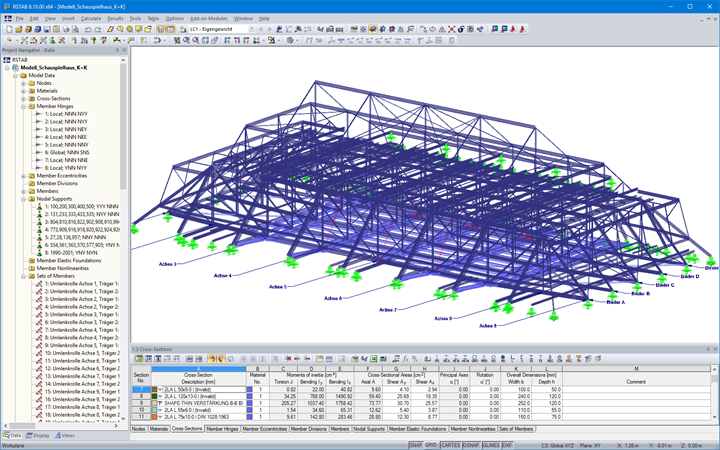

Para a verificação dos componentes estruturais e das suas ligações, em primeiro lugar, foram determinados num modelo analítico os esforços internos atuantes no estado antes da intervenção. Noutro modelo, foram adicionados todos os componentes estruturais e aplicadas todas as novas ações permanentes e variáveis. Através de supercombinações, foi possível depois sobrepor os esforços internos e efetuar as verificações para o estado limite último.

O recálculo estrutural para o estado final após inserção do novo equipamento resultou no sobrecarregamento de vários elementos estruturais. Isto requereu a implementação de várias medidas de reforço. Assim sendo, por exemplo, as cargas das treliças exteriores mais solicitadas foram reduzidas através da implementação na direção transversal de contraventamentos diagonais com as treliças adjacentes. Igualmente, foi necessário reforçar várias juntas e zonas de ligação, colocando reforços de chapa e substituindo rebites por parafusos ajustados com maior capacidade.

Em 29 de outubro de 2016, foi celebrado o sucesso do projeto de renovação, com um custo total de 11 milhões de euros, com a realização do Othello de Shakespeare.

Fonte:
[1] Stroetmann, R., Fuchs, A., Oertel, R.: Schauspielhaus Dresden - Revitalisierung und Ausbau der Tragkonstruktion des Bühnendaches. Em: Stahlbau 11-2017, páginas: 972–985, Verlag Ernst & Sohn

Local Theaterstraße 2
01067 Dresden, Alemanha
Cliente KREBS+KIEFER Ingenieure GmbH
Alemanha
www.kuk.de
Planeamento de projeto Architekturbüro Wagner, Dresden, Alemanha
Planeamento estrutural KREBS+KIEFER Ingenieure GmbH, Alemanha
www.kuk.de


Especificações do projeto

Dados do modelo

Número de nós 2516
Número de barras 4077
Número de casos de carga 1
Peso total 16,249 t
Dimensões (métricas) 33,300 x 16,436 x 9,185 m
Dimensões (imperial) 109.25 x 53.92 x 30.13 feet
Versão do programa 8.12.01
