Estructura de soporte de la cubierta del escenario

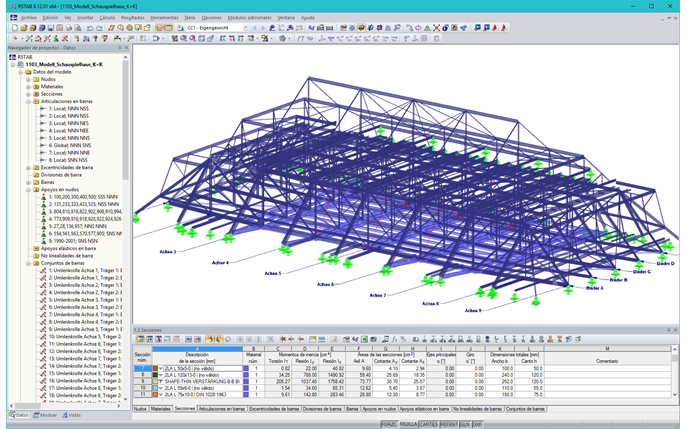

Debido al corto tiempo, había hasta 230 trabajadores en el sitio, trabajando en tres turnos. La reconstrucción incluyó, entre otros, la renovación del equipamiento del escenario y el refuerzo de la estructura de la cubierta de la torre del escenario. Los ingenieros de KREBS + KIEFER analizaron la estabilidad de la cubierta del escenario utilizando RSTAB. El análisis de estabilidad detectó deficiencias en la capacidad de carga, lo que requirió medidas de refuerzo.

Estructura de la cubierta de la torre del escenario

La altura total de la torre del escenario es de unos 38 m, medida desde el suelo del escenario hasta la parte superior de la cubierta. La estructura principal de la cubierta se compone de cinco cerchas de acero dispuestas paralelas entre sí. Las cerchas tienen una altura de 4,10 m y una luz de unos 32,2 m, y están colocadas en pilares de hormigón armado. Los nudos de los cordones superiores de la viga de celosía exterior están parcialmente arriostrados en los muros por elementos inclinados. Zusammen mit den senkrecht zu den Bindern verlaufenden Stäben entsteht hier eine außerplanmäßige Lastabtragung in Querrichtung, welche durch die 3D-Modellierung in RSTAB berücksichtigt werden konnte.

Recálculo

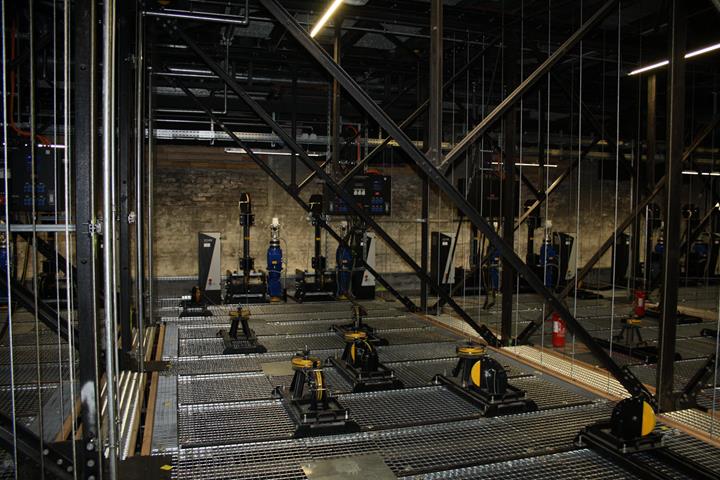

En el plano de cordón inferior de la viga de celosía, hay un nuevo desván de mosca que incluye polipastos de doce puntos con un peso propio de 4,0 kN, entre otras cosas. Las líneas de cable se utilizan para mover cargas de hasta 1,1 kip, como escenarios, decoraciones, equipos de iluminación, etc. Además, las máquinas antiguas se reemplazaron por máquinas nuevas y más pesadas, y se aumentaron las cargas impuestas.

Para el diseño de componentes y conexiones estructurales, se determinaron las fuerzas internas que actúan en el estado actual en el modelo analítico. En otro modelo, se agregaron todos los componentes estructurales nuevos y se aplicaron las cargas permanentes y variables recién ingresadas. Usando súper combinaciones, fue posible superponer las fuerzas internas y realizar el cálculo del estado límite último.

El nuevo cálculo estructural para el estado final después de instalar el nuevo equipo de la etapa dio como resultado la sobrecarga de varios elementos estructurales. Esto requirió la implementación de varias medidas de armadura. Por ejemplo, la carga de las vigas de celosía exteriores más cargadas se redujo implementando arriostramiento diagonal a las celosías adyacentes en la dirección transversal. Además, se tuvieron que reforzar numerosas uniones del sitio y áreas de nudos al disponer placas de metal adicionales y reemplazar los remaches por pernos montados con una mayor capacidad de carga.

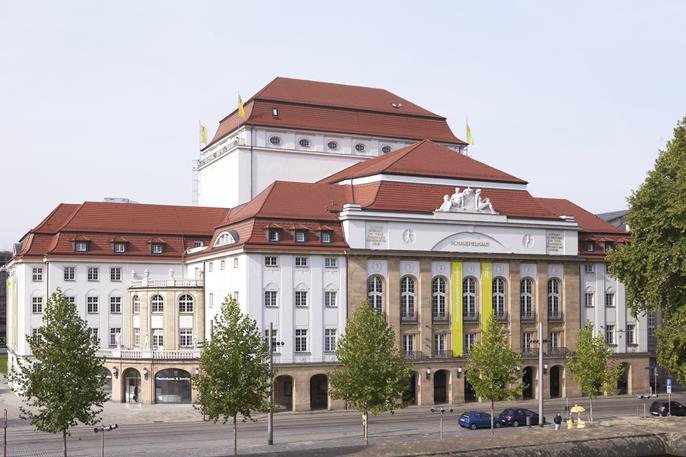

El 29 de octubre de 2016, se celebró el exitoso proyecto de renovación con un coste total de 11 millones de euros con la actuación de Shakespeare's Othello.

Origen:
[1] Stroetmann, R., Fuchs, A., Oertel, R .: Schauspielhaus Dresden - Revitalisierung und Ausbau der Tragkonstruktion des Bühnendaches. In: Stahlbau 11-2017, páginas: 972-985, publicado por Ernst & Sohn
