Ristrutturazione ed ampliamento della struttura di sostegno del tetto del palcoscenico del teatro di stato a Dresda, in Germania

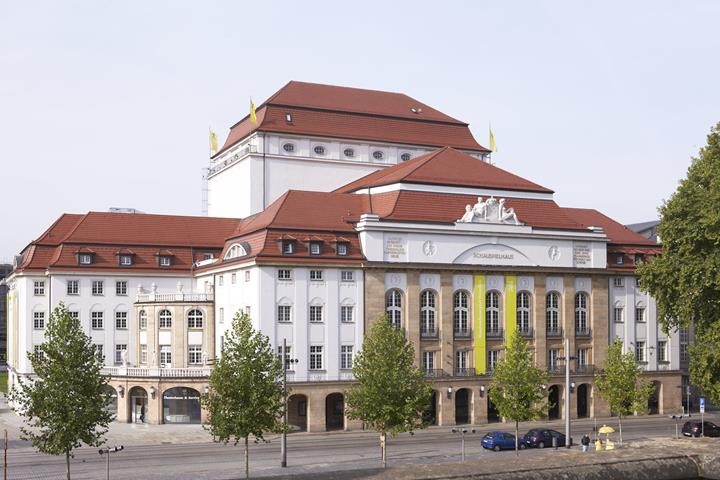

Il teatro costruito dal 1911 al 1913 ha una storia ricca di eventi. L'edificio fu distrutto dagli attacchi aerei nel febbraio 1945, ricostruito negli anni del dopoguerra e danneggiato dalle alluvioni nell'agosto del 2002.

A causa del breve termine, c'erano fino a 230 lavoratori in loco, che lavorano in tre turni. La ricostruzione ha incluso, tra gli altri, il rinnovamento delle attrezzature del palcoscenico e il rafforzamento della struttura del tetto della torre del palcoscenico. Gli ingegneri KREBS + KIEFER hanno verificato con attenzione la stabilità della copertura del palcoscenico utilizzando RSTAB. L'analisi di stabilità ha rilevato carenze nella capacità portante, che ha richiesto misure di armatura.

Struttura di copertura della torre della fase

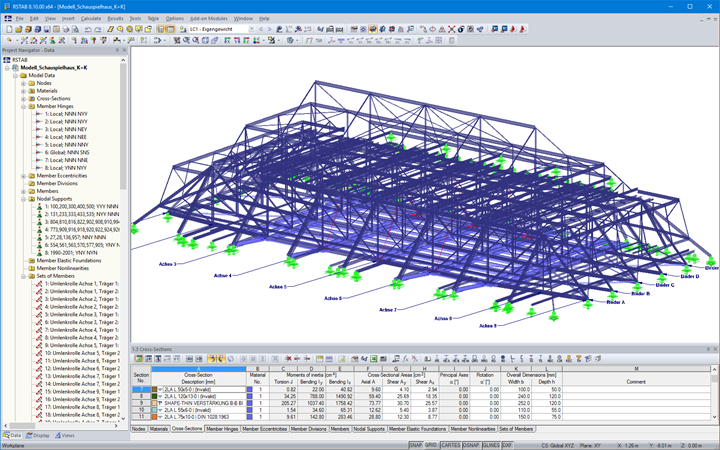

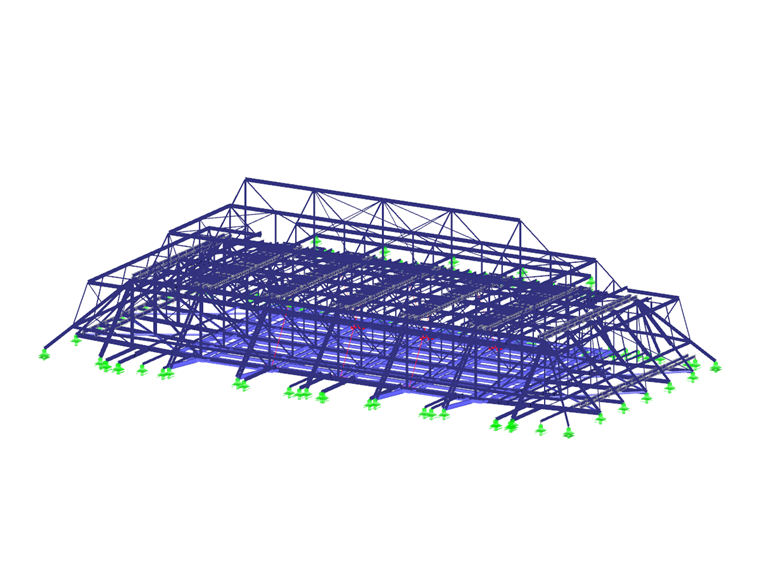

L'altezza totale della torre del palcoscenico è di circa 38 m, misurata dal pavimento del palcoscenico alla cima del tetto. La struttura principale della copertura è costituita da cinque travature in acciaio disposte parallelamente l'una all'altra. Le travi reticolari hanno un'altezza di 4,10 m e una campata di circa 32,2 m, e sono posizionate su colonne in cemento armato. I nodi di corda superiori della trave reticolare esterna sono parzialmente controventati sulle pareti esistenti da aste inclinate. Zusammen mit den senkrecht zu den Bindern verlaufenden Stäben entsteht hier eine außerplanmäßige Lastabtragung in Querrichtung, welche durch die 3D-Modellierung in RSTAB berücksichtigt werden konnte.

Ricalcolo

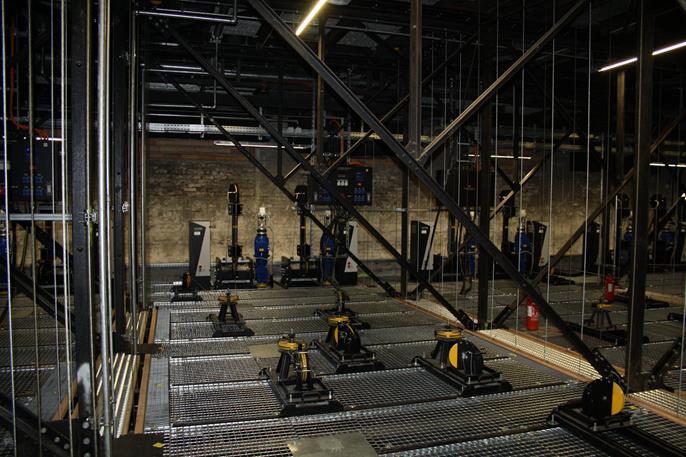

Nel piano degli accordi inferiore della trave reticolare, tra le altre cose, c'è un nuovo soppalco con dodici paranchi con un peso proprio di 4,0 kN. Le linee di funi sono utilizzate per spostare i carichi fino a 1,1 kip, come set di palcoscenici, decorazioni, apparecchi di illuminazione, ecc. Inoltre, le vecchie macchine sono state sostituite con macchine nuove, più pesanti, e sono stati aumentati vari carichi imposti.

Per la progettazione dei componenti strutturali e dei collegamenti, le forze interne agenti nello stato attuale sono state determinate nel modello analitico. In un altro modello, sono stati aggiunti tutti i nuovi componenti strutturali e sono stati applicati i carichi permanenti e nuovi inseriti. Utilizzando super combinazioni, è stato possibile sovrapporre le forze interne ed eseguire il progetto dello stato limite ultimo.

Il ricalcolo strutturale per lo stato finale dopo l'installazione della nuova apparecchiatura di palcoscenico ha comportato il sovraccarico di varie aste strutturali. Ciò ha richiesto l'implementazione di varie misure di armatura. Ad esempio, il carico delle travi reticolari esterne più caricate è stato ridotto implementando controvento diagonale alle travature adiacenti in direzione trasversale. Inoltre, numerosi giunti di cantiere e aree dei nodi dovevano essere rinforzati disponendo piastre metalliche aggiuntive e sostituendo rivetti con bulloni montati con una capacità portante superiore.

Il 29. ottobre 2016, il progetto di ristrutturazione di successo con un costo totale di € 11 milioni è stato celebrato eseguendo l'Oello di Shakespeare.

Bibliografia:
[1] Stroetmann, R., Fuchs, A., Oertel, R .: Schauspielhaus Dresden - Revitalisierung und Ausbau der Tragkonstruktion des Bühnendaches. In: Stahlbau 11-2017, pagine: 972-985, pubblicato da Ernst & Sohn

Posto Theaterstraße 2
01067 Dresda, Germania
Analisi strutturale KREBS+KIEFER Ingenieure GmbH
Germania
www.kuk.de
Pianificazione e progetto Architekturbüro Wagner Dresda, Germania
Committente KREBS + KIEFER Ingenieure GmbH Germania
www.kuk.de


Specifiche del progetto

Dati modello

Numero di nodi 2516
Numero di aste 4077
Numero di casi di carico 1
Peso totale 16,249 t
Dimensioni (metriche) 33.300 x 16.436 x 9.185 m
Dimensioni (imperiali) 109.25 x 53.92 x 30.13 feet
Versione del programma 8.12.01
