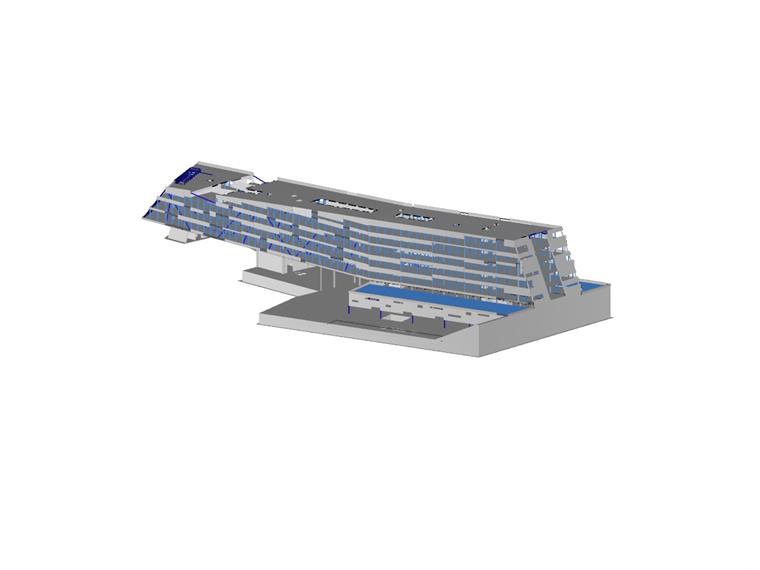

Elemento 1 do parque de ciência em Linz, Áustria

Com o parque de ciência, a Universidade Johannes Kepler de Linz, na Áustria, foi ampliada com cinco edifícios.

O elemento 1 é uma estrutura porticada em betão armado com um piso subterrâneo para fins de estacionamento assim como um rés do chão com laboratórios.

Em abril de 2005, foi anunciado um concurso de obras públicas que foi ganho pelos arquitetos da Caramel. Os engenheiros da Werkraum Wien, clientes da Dlubal Software, encarregaram-se do cálculo estático dos cinco elementos.

Estrutura

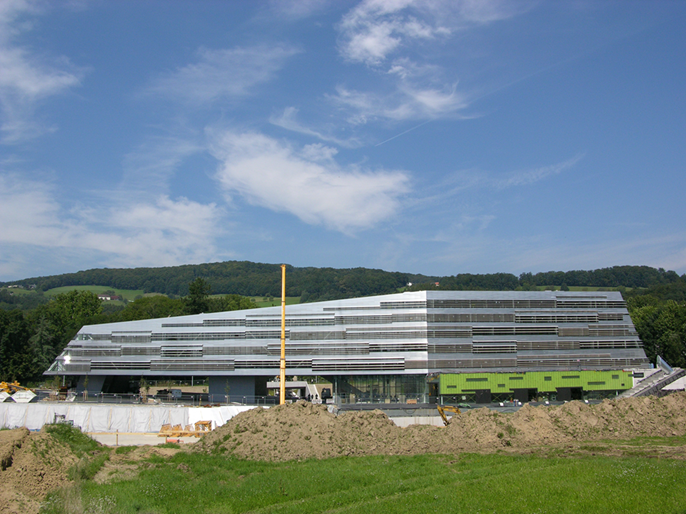

Uma vez que o elemento 1 já está concluído, será aqui descrito com maior atenção. O elemento 1 do parque de ciência de Linz é uma estrutura porticada em betão armado com um comprimento total de 150 m e uma largura variável de 20 a 26 m.

O edifício tem um piso subterrâneo para fins de estacionamento assim como um rés do chão com laboratórios. Os 5 pisos superiores destinam-se a escritórios. Os tetos dos pisos são formados por lajes planas de betão armado e os pilares por pré-fabricados de betão centrifugado.

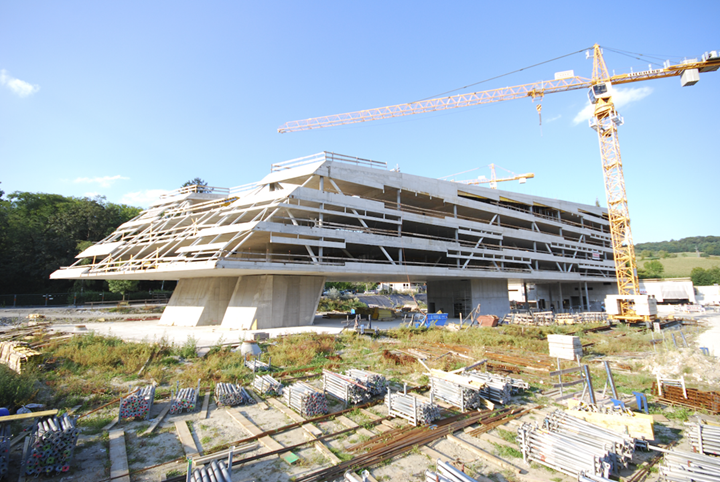

A rigidez da construção é garantida por quatro núcleos de betão armado. Uma particularidade desta construção é a não existência de pilares em partes do rés do chão. Tal só é possível graças à aplicação de vigas reforçadas por tirantes de aço.

Dimensionamento estrutural

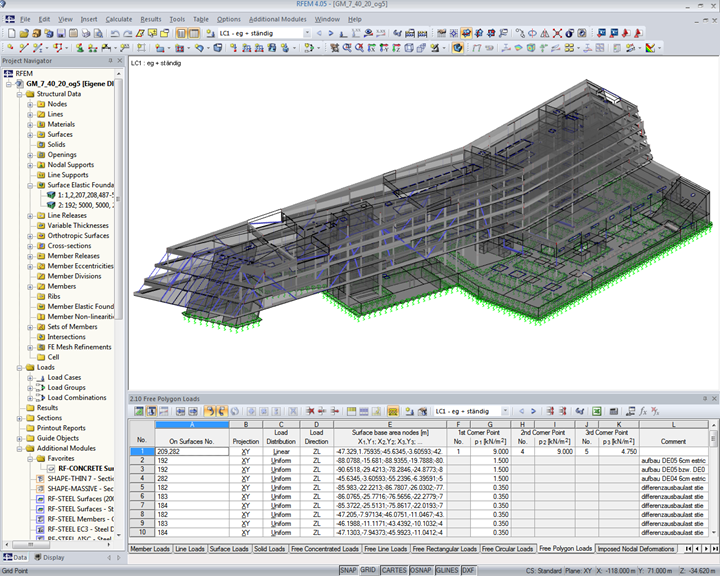

O dimensionamento da estrutura portante espacial foi efetuado no programa RFEM da Dlubal Software, de acordo com o Eurocódigo 2 e o anexo nacional austríaco (ÖNORM). Foram ainda aplicados os módulos adicionais RF‑CONCRETE e extensão EC2 for RFEM.

A modelação da estrutura foi efetuada em primeira instância no software Rhinoceros. De seguida, os dados foram importados para o RFEM através de uma interface DXF, seguindo-se a criação da estrutura portante, a aplicação de cargas e o cálculo.

Citando Florian Stockert, engenheiro da Werkraum Wien: "A utilização do programa de elementos finitos 3D da Dlubal Software foi muito vantajosa. Os ajustamentos à estrutura puderam ser introduzidos muito rapidamente, com os efeitos das alterações a ficaram logo à vista".

Local Science Park 1
Altenbergerstraße 69, 4040 Linz, Áustria
Planeamento estrutural Werkraum Ingenieure ZT GmbH
Viena, Áustria
www.werkraum.com
Arquitetura Caramel Architekten ZT GmbH
Viena, Áustria
www.caramel.at
Empreiteiro STRABAG AG
Linz, Áustria
www.strabag.at
Cliente Bundes Immobilien Gesellschaft
Linz, Áustria
www.big.at


Especificações do projeto

Dados do modelo

Número de nós 4890
Número de linhas 5925
Número de barras 2200
Número de superfícies 408
Número de casos de carga 24
Número de combinações de cargas 1
Número de combinações de resultados 17
Peso total 27293,320 t
Dimensões (métricas) 146,981 x 74,435 x 28,364 m
Dimensões (imperial) 482.22 x 244.21 x 93.06 feet
Versão do programa 4.05.13
