Здание Элемент 1 в научном парке в Линце, Австрия

• 3D Viewer | Google
• 3D Viewer | Babylon
• Виртуальная реальность

807x

Железобетонная каркасная конструкция

В апреле 2005 года был в рамках городского развития объявлен архитектурный конкурс, который выиграла венская компания Caramel Architekten. За расчет конструкций всех пяти зданий парка затем отвечали инженеры из Werkraum Wien, использующие программы Dlubal Software.

Строительство

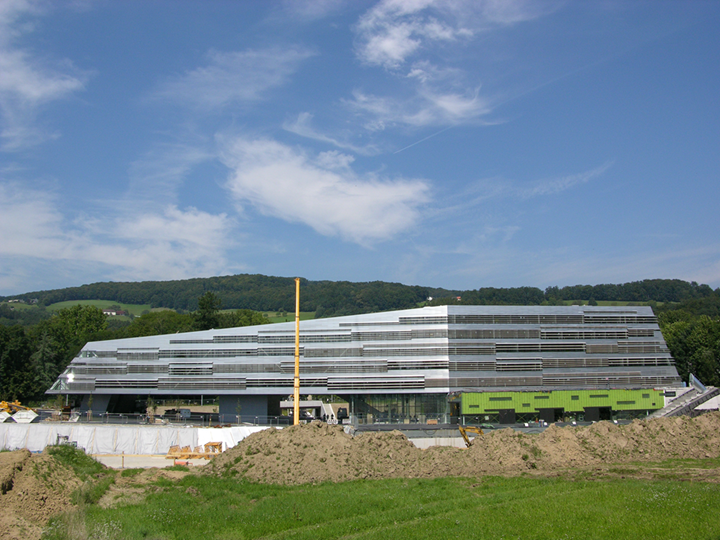

Поскольку на данный момент завершено лишь здание Элемента 1, будет в данном проекте описано именно оно. Все здание состоит из каркасной железобетонной конструкции общей длиной приблизительно 40 м и переменной шириной 25 м.

В нее входит глубокий подвал, используемый как подземная парковка и цокольный этаж с лабораториями. Пять верхних этажей затем должны служить как офисные помещения. Плиты перекрытия представляют собой плоские плиты из железобетона, в то время как сборные колонны сделаны из центрифугированного бетона.

Вся конструкция была еще дополнительно усилена четырьмя железобетонными ядрами. Но самой интересной особенностью конструкции является то, что на втором этаже нет в некоторых местах перекрытия никаких опорных колонн. Это возможно благодаря специальному расположению подвесных стальных ферм.

Расчет конструкций

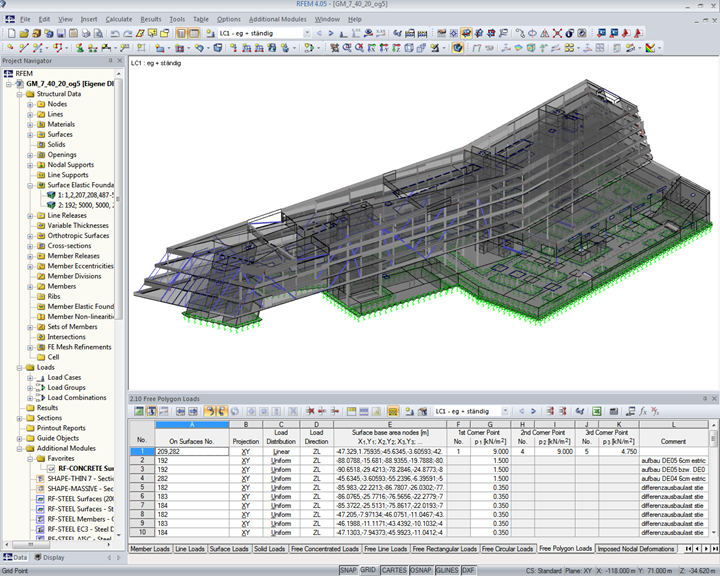

Расчет пространственного каркаса выполнялся в программе RFEM от компании Dlubal Software по норме Еврокод 2 и Национальному приложению для Австрии (ÖNORM). Кроме того, была вся конструкция рассчитана также в дополнительных модулях RF-CONCRETE и EC2 for RFEM.

Все здание было сначала смоделировано в расчетной программе Rhinoceros. Затем были с помощью интерфейса DXF все данные импортированы в программу RFEM, где была создана опорная конструкция. Наконец, после применения требуемых нагрузок был выполнен сам расчет.

Florian Stockert, инженер компании Werkraum Wien, сказал, что: «Применение 3D программы для расчетов по МКЭ от компании Dlubal Software стало нашим большим преимуществом, потому что ввод корректировок конструкции был очень быстрым и легким, а результаты всех изменений отображались практически немедленно.»
