Elément 1 du parc scientifique à Linz, Autriche

Un département scientifique composé de cinq bâtiments a été construit à l'Université Johannes Kepler de Linz, en Autriche.

Le bâtiment 1 du département scientifique de l'Université de Linz est une structure en béton armé avec un parking souterrain et un laboratoire installé au rez-de-chaussée.

Le cabinet Caramel Architekten a remporté un concours d'urbanisme lancé en avril 2005. Le client de Dlubal Software Werkraum Ingenieure, basé à Vienne, a été chargé de calculer les cinq bâtiments conçus pour ce projet.

Immeuble

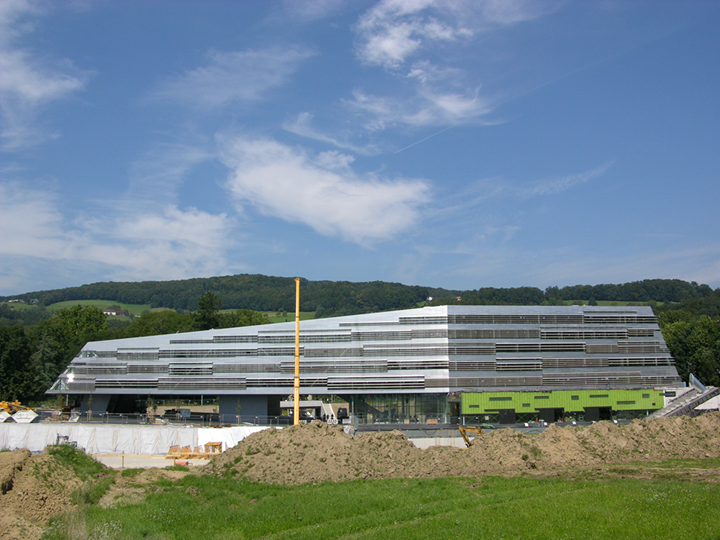

Si le département scientifique de l'Université de Linz compte plusieurs bâtiments, cet article est consacré au bâtiment 1. Il s'agit d'une structure en béton armé d'environ 150 m de long et de 20 à 26 m de large.

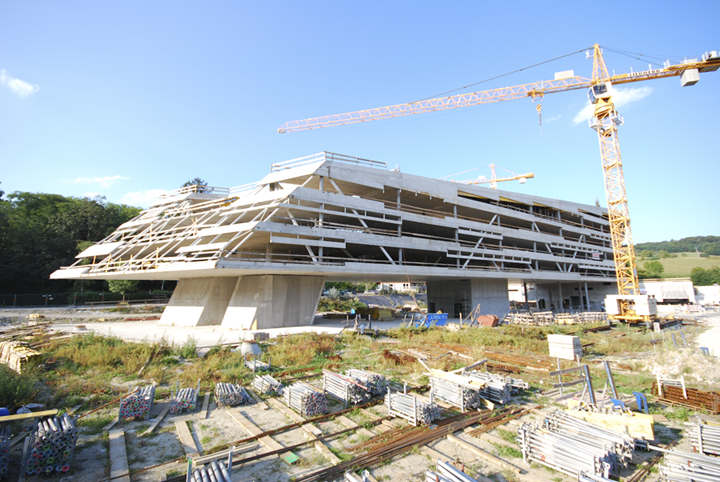

Ce bâtiment se compose un parking souterrain et d'un laboratoire installé au rez-de-chaussée. Ses cinq étages sont utilisés comme bureaux. Les dalles de plancher sont des dalles plates en béton armé et les poteaux en béton centrifugé ont été préfabriqués.

La structure est contreventée par quatre noyaux en béton armé. Elle présente la particularité d'avoir un rez-de-chaussée sans poteaux. Ce résultat a pu être obtenu en disposant des structures suspendues en acier.

Calcul de structure

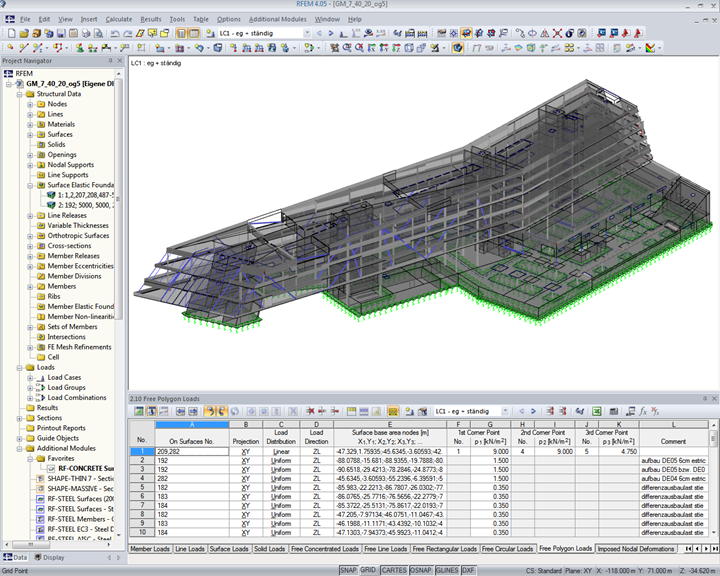

La structure 3D a été calculée avec RFEM selon l'Eurocode 2 et l'Annexe Nationale autrichienne (ÖNORM). Le module additionnel RF-CONCRETE et l'extension de module EC2 for RFEM/RSTAB ont été utilisés pour ce projet.

La modélisation a quant à elle été réalisée avec le programme Rhino. Les données ont ensuite été importées dans RFEM via l'interface DXF, puis la structure porteuse a été créée, chargée et calculée.

« Utiliser un programme 3D aux éléments finis constituait un avantage pour le calcul car il était possible de faire rapidement des ajustements et les effets des changements structuraux étaient immédiatement visibles », a déclaré Florian Stockert du bureau d'études Werkraum Wien.

Position Parc scientifique 1
Altenbergerstraße 69, 4040 Linz, Autriche
Bureau d'études Werkraum Ingenieure ZT GmbH
Vienne, Autriche
www.werkraum.com
Architecture Caramel Architekten ZT GmbH
Vienne, Autriche
www.caramel.at
Entrepreneur STRABAG AG
Linz, Autriche
www.strabag.at
Maître d'ouvrage Bundes Immobilien Gesellschaft
Linz, Autriche
www.big.at


Spécifications du projet

Données de modèle

Nombre de nœuds 4890
Nombre de lignes 5925
Nombre de barres 2200
Nombre de surfaces 408
Nombre de cas de charge 24
Nombre de combinaisons de charges 1
Nombre de combinaisons de résultats 17
Poids total 27293,320 t
Dimensions (métrique) 146,981 x 74,435 x 28,364 m
Dimensions (impériales) 482.22 x 244.21 x 93.06 feet
Version du logiciel 4.05.13
