Objekt 1 Science Parku v Linci, Rakousko

• 3D prohlížeč | Google
• 3D prohlížeč | Babylon
• Virtuální realita

807x

Železobetonová rámová konstrukce

V dubnu 2005 byla vyhlášena urbanistická soutěž, kterou vyhráli architekti z vídeňské společnosti Caramel Architekten. Projektová kancelář Werkraum Ingenieure, zákazník společnosti Dlubal, byla pověřena statickým výpočtem všech pěti nových objektů.

Konstrukce

Vzhledem k tomu, že Objekt 1 vědeckého parku v Linci je již dokončen, zaměří se tento článek na něj. Jedná se o železobetonovou rámovou konstrukci o celkové délce asi 150 m a o proměnné šířce od 20 do 26 m.

Konstrukce má hluboký sklep, který slouží jako podzemní garáže. V přízemí jsou umístěny laboratoře. Horních pět pater poskytuje prostory pro kanceláře. Konstrukce se skládá z železobetonových desek, které představují jednotlivá podlaží, a z prefabrikovaných sloupů vyrobených z torkretového betonu.

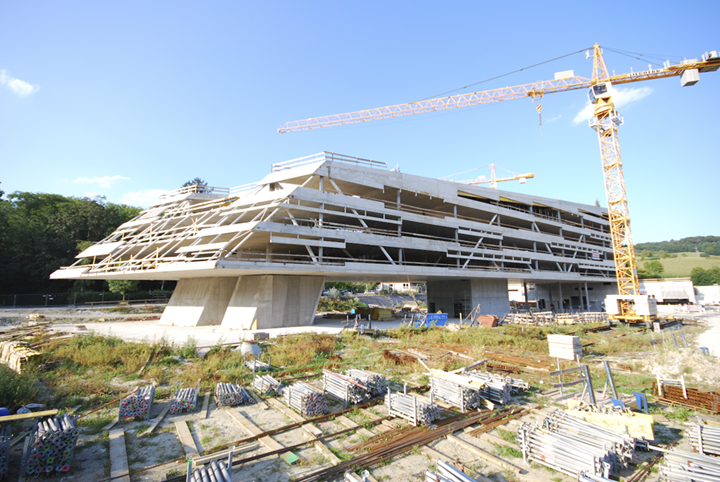

Celý konstrukční systém je vyztužen čtyřmi železobetonovými jádry. Je pozoruhodné, že přízemí nemá žádné sloupy na podlahové ploše. Umožňuje to speciální uspořádání závěsných ocelových nosníků.

Statický výpočet

Konstrukce prostorového rámu byla posouzena v programu RFEM podle Eurokódu 2 a rakouské národní přílohy (ÖNORM). Konstrukce byla dále posouzena v přídavném modulu RF‑CONCRETE s rozšířením EC2 for RFEM.

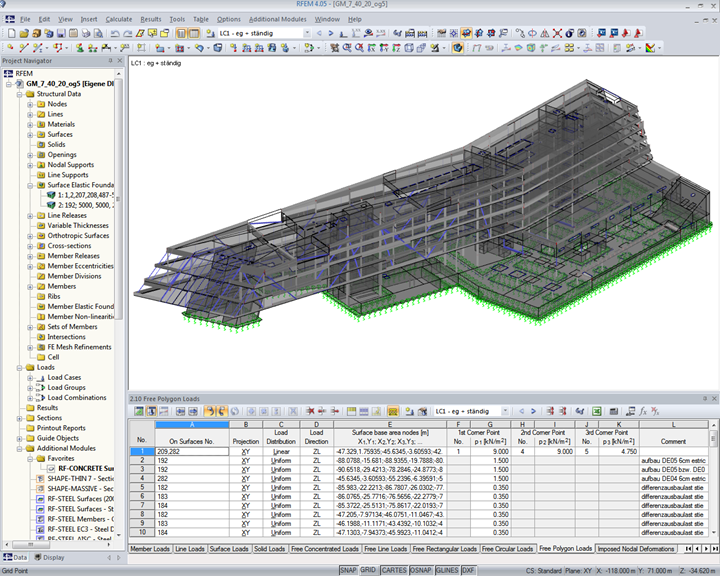

Nejprve byla stavba vymodelována v programu Rhinoceros. Data se poté importovala do programu RFEM přes DXF rozhraní. Byla vytvořena nosná konstrukce, zadána zatížení a proveden statický výpočet konstrukce.

Inženýr Florian Stockert ze společnosti Werkraum Ingenieure uvedl k programu RFEM: „Program pro 3D výpočty MKP pro nás představoval velkou výhodu. Umožňoval rychle zadávat úpravy konstrukce a veškeré změny se okamžitě projevily.“
