В нее входит глубокий подвал, используемый как подземная парковка и цокольный этаж с лабораториями. Пять верхних этажей затем должны служить как офисные помещения. Плиты перекрытия представляют собой плоские плиты из железобетона, в то время как сборные колонны сделаны из центрифугированного бетона.
Вся конструкция была еще дополнительно усилена четырьмя железобетонными ядрами. Но самой интересной особенностью конструкции является то, что на втором этаже нет в некоторых местах перекрытия никаких опорных колонн. Это возможно благодаря специальному расположению подвесных стальных ферм.
Расчет конструкций Werkraum Ingenieure ZT GmbH
Вена, Австрия
www.werkraum.com

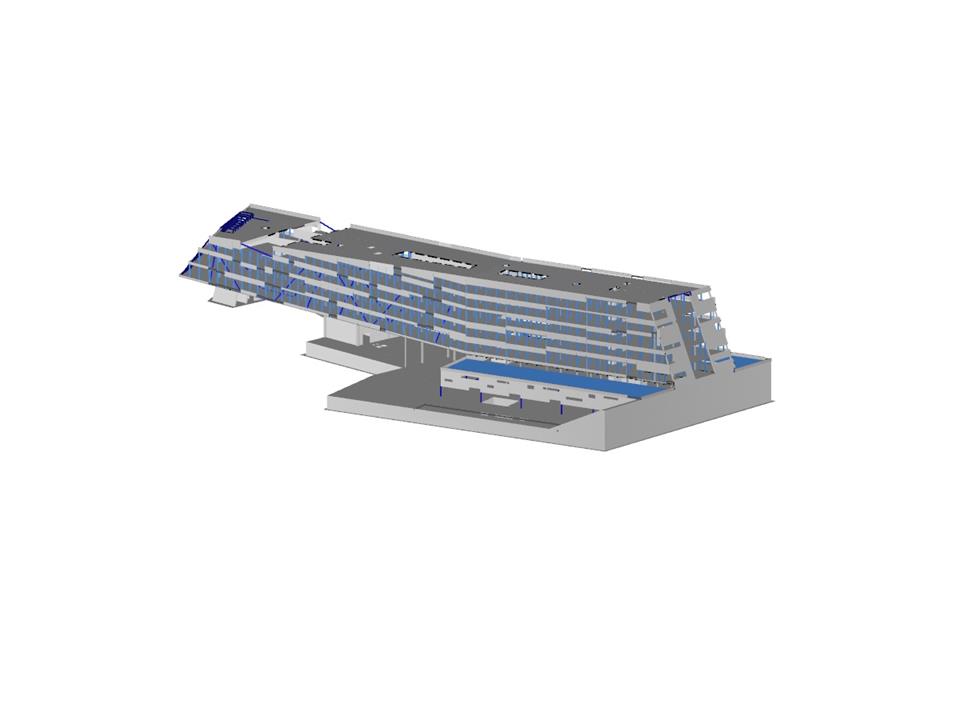

Расчетная модель здания Элемент 1 в программе RFEM (© Werkraum Wien)
Железобетонная каркасная конструкция
Количество узлов | 4890 |
Количество линий | 5925 |
Количество стержней | 2200 |
Количество поверхностей | 408 |
Количество загружений | 24 |
Количество сочетаний нагрузок | 1 |
Количество расчетных сочетаний | 17 |
Общий вес | 27293,320 t |
Размеры (метрические) | 146,981 x 74,435 x 28,364 m |
Размеры (имперские) | 482.22 x 244.21 x 93.06 feet |
Версия программы | 4.05.13 |
