Neste modelo, são comparados os resultados de tensão/deformação de duas ligações de placas. O modelo é dimensionado uma vez como ligação de furo de corte e outra vez como ligação soldada.
A análise é realizada com os módulos Comportamento de material não linear e Análise tensão-deformação.

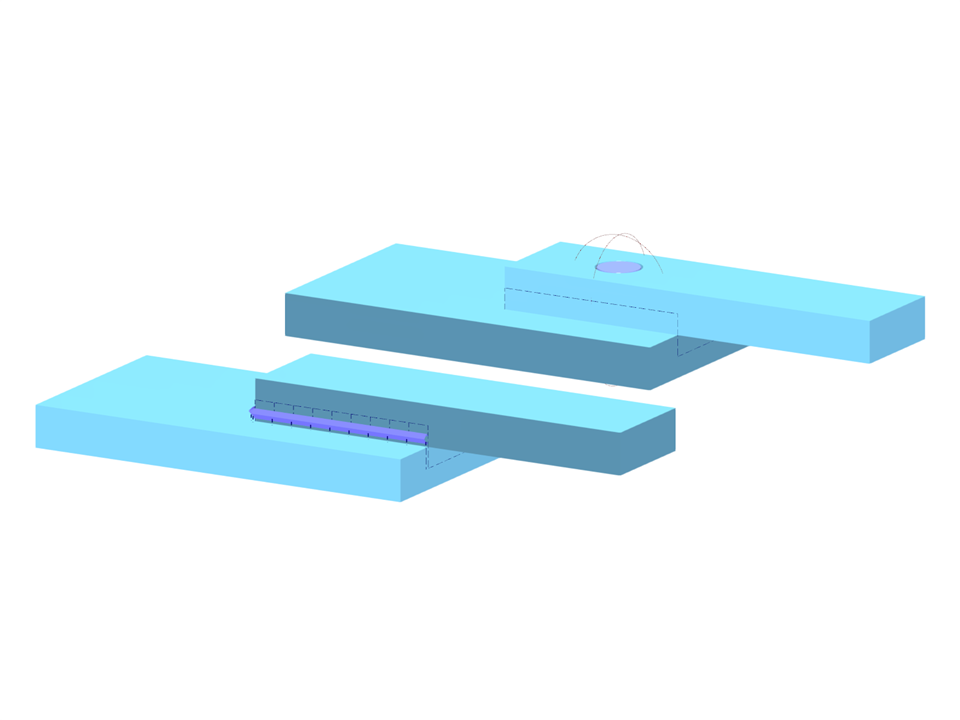

Comparação com uma ligação de chapa
| Número de nós | 41 |
| Número de linhas | 35 |
| Número de barras | 0 |
| Número de superfícies | 9 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinações de cargas | 1 |
| Número de combinações de resultados | 0 |
| Peso total | 0,009 t |
| Dimensões (métricas) | 0,290 x 0,020 x 0,325 m |
| Dimensões (imperial) | 0.95 x 0.07 x 1.07 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
