V tomto modelu se porovnávají výsledky napětí/přetvoření dvou spojů desek. Model je posuzován jednou jako spoj se smykovým uložením a jednou jako svařovaný spoj.
Analýza se provádí pomocí addonů Nelineární chování materiálu a Analýza napětí-přetvoření.

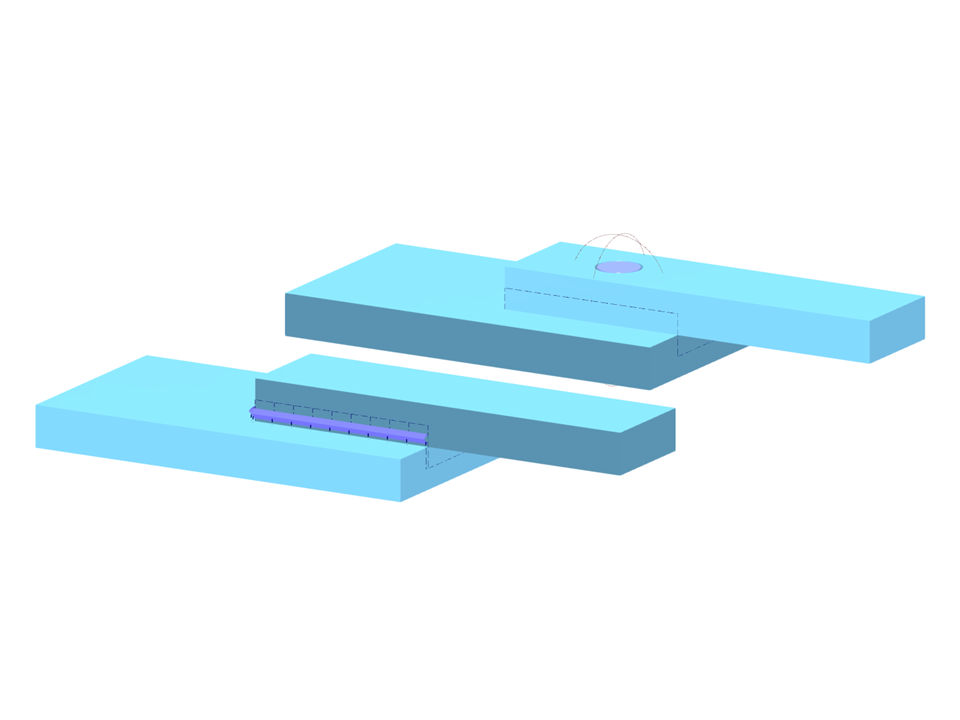

Porovnání spoje s deskami
| Počet uzlů | 41 |
| Počet linií | 35 |
| Počet prutů | 0 |
| Počet ploch | 9 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 1 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,009 t |
| Rozměry (metrické) | 0,290 x 0,020 x 0,325 m |
| Rozměry (imperiální) | 0.95 x 0.07 x 1.07 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
