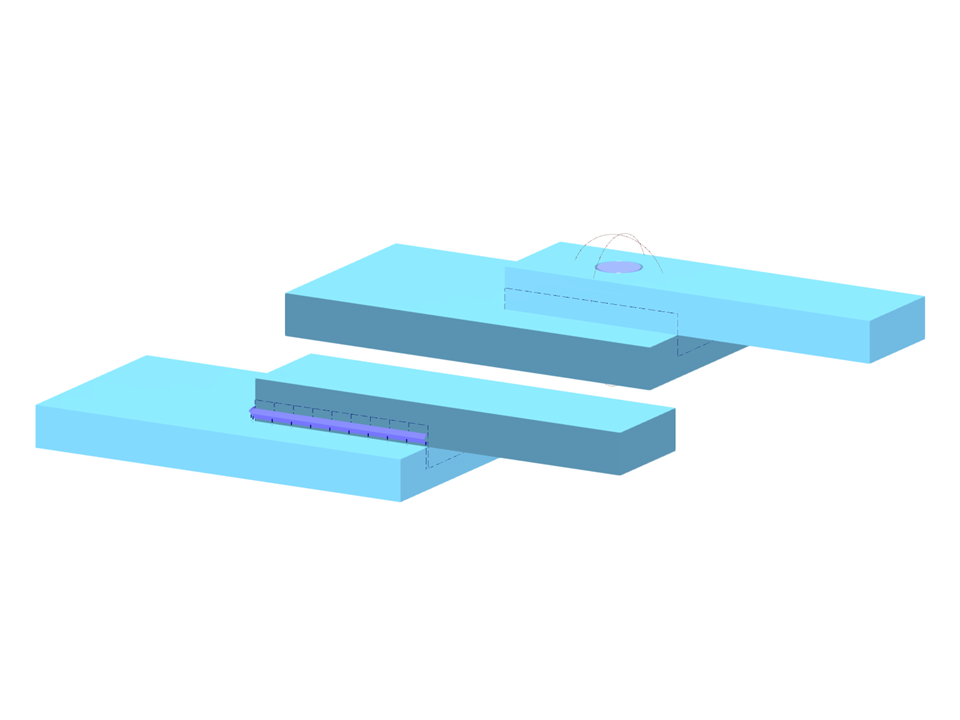

В данной модели сравниваются результаты напряжений/деформаций двух соединений с пластинами. Модель расчитывается один раз как несущее соединение с отверстием для сдвига и один раз как сварное соединение.
Расчет выполняется с помощью аддонов Нелинейная работа материала и Расчёт напряжений-деформаций.
Сравнение соединения пластины
| Количество узлов | 41 |
| Количество линий | 35 |
| Количество стержней | 0 |
| Количество поверхностей | 9 |
| Количество тел | 0 |
| Количество загружений | 1 |
| Количество сочетаний нагрузок | 1 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,009 t |
| Размеры (метрические) | 0,290 x 0,020 x 0,325 m |
| Размеры (имперские) | 0.95 x 0.07 x 1.07 feet |
