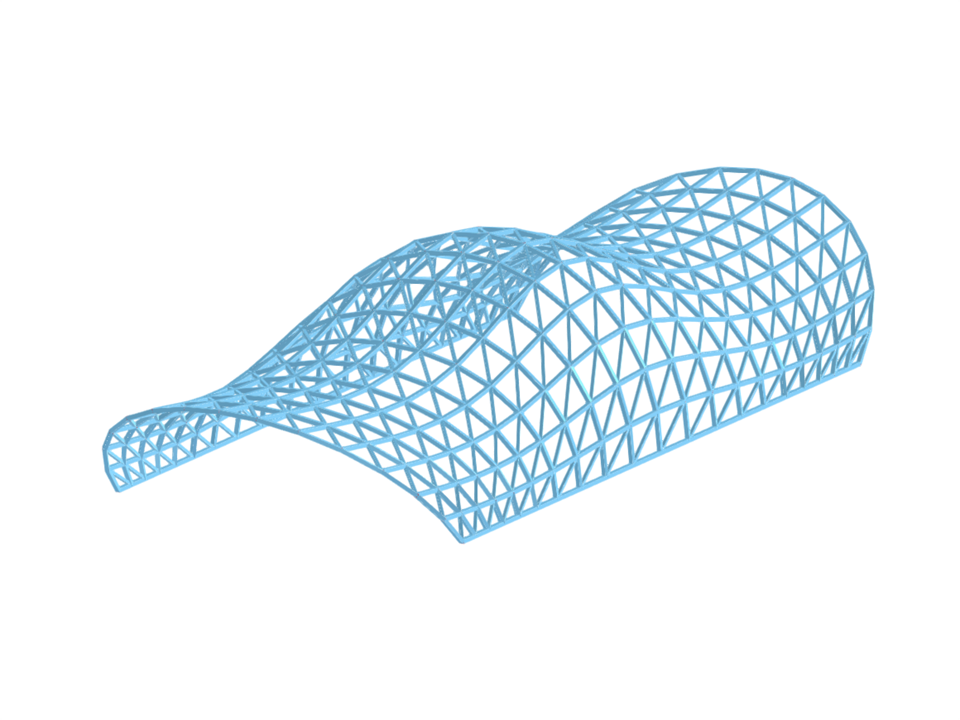

Esta imagem descreve um modelo estrutural em aço que apresenta uma forma complexa e ondulada com uma grande superfície ondulada. A estrutura consiste num pórtico semelhante a uma grelha, composto por elementos triangulares, criando uma malha que forma a superfície do modelo.
Casca de grelha de aço
| Número de nós | 315 |
| Número de linhas | 874 |
| Número de barras | 874 |
| Número de superfícies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinações de cargas | 4 |
| Número de combinações de resultados | 0 |
| Peso total | 30,627 t |
| Dimensões (métricas) | 15,000 x 7,500 x 40,607 m |
| Dimensões (imperial) | 49.21 x 24.61 x 133.23 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
