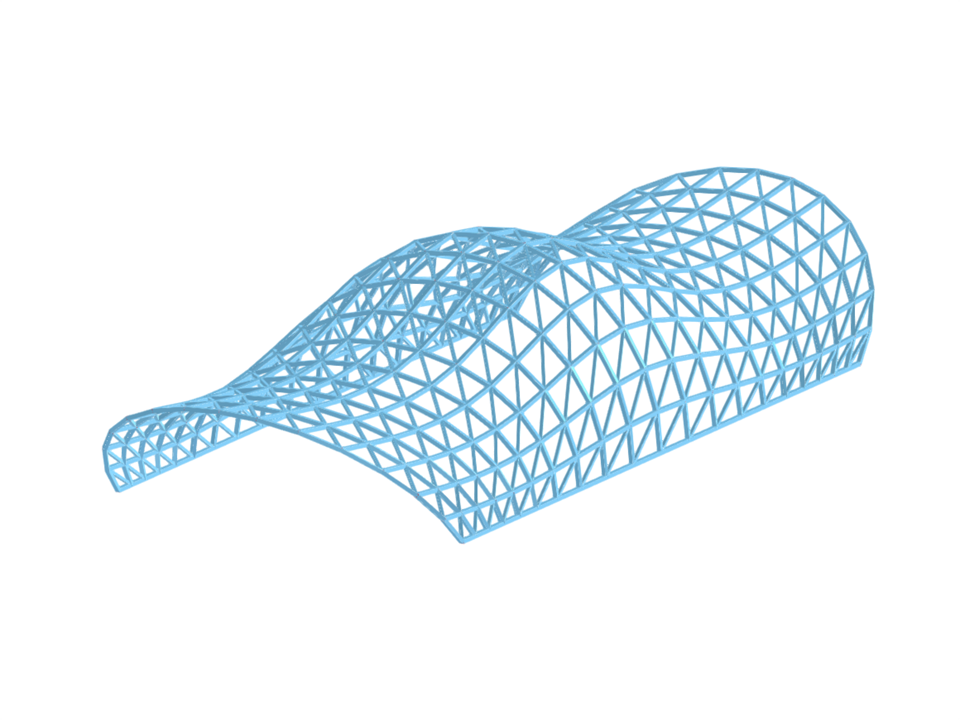

Esta imagen muestra un modelo estructural hecho de acero, con una forma ondulada compleja con una gran superficie ondulada. La estructura consiste en un entramado en forma de rejilla compuesto de elementos triangulares, creando una malla que forma la superficie del modelo.
Cáscara de rejilla de acero
| Número de nudos | 315 |
| Número de líneas | 874 |
| Número de barras | 874 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinaciones de carga | 4 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 30.627 t |
| Dimensiones (métricas) | 15,000 x 7,500 x 40,607 m |
| Dimensiones (imperiales) | 49.21 x 24.61 x 133.23 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
