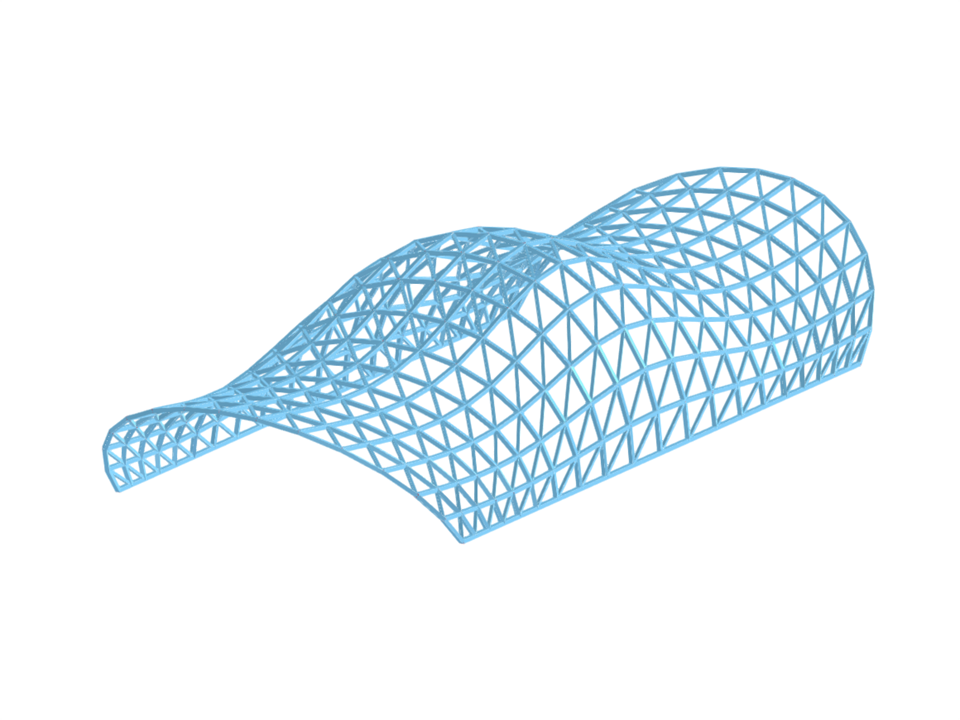

Na tomto obrázku je model konstrukce z oceli složitého zvlněného tvaru s velkou vlnovitou plochou. Konstrukce se skládá z mřížové konstrukce složené z trojúhelníkových prvků, které tvoří síť, která tvoří plochu modelu.
Ocelová roštová skořepina
| Počet uzlů | 315 |
| Počet linií | 874 |
| Počet prutů | 874 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 4 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 30,627 t |
| Rozměry (metrické) | 15,000 x 7,500 x 40,607 m |
| Rozměry (imperiální) | 49.21 x 24.61 x 133.23 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
