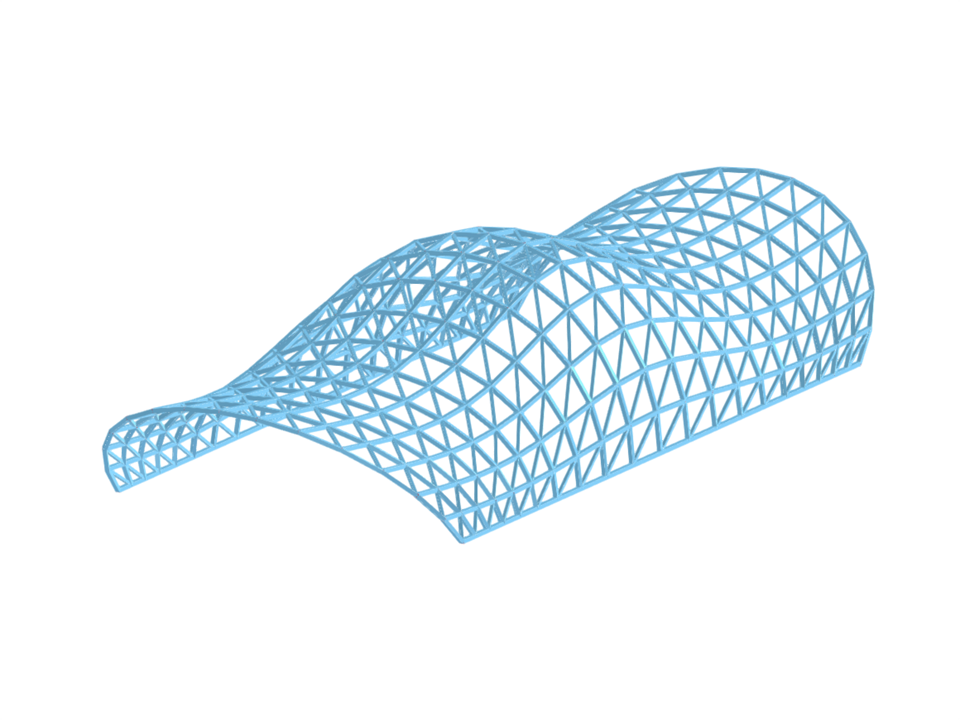

Cette image représente un modèle de structure en acier, présentant une forme complexe et ondulée avec une grande surface ondulante. La structure se compose d'un cadre en forme de grille composée d'éléments triangulaires, créant un maillage qui forme la surface du modèle.
Gridshell en acier
| Nombre de nœuds | 315 |
| Nombre de lignes | 874 |
| Nombre de barres | 874 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 1 |
| Nombre de combinaisons de charges | 4 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 30,627 t |
| Dimensions (métrique) | 15,000 x 7,500 x 40,607 m |
| Dimensions (impériales) | 49.21 x 24.61 x 133.23 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
