Em Roost, no Luxemburgo, está a ser construído um novo complexo de edifícios para automóveis. No local serão construídos seis concessionários automóveis, um parque de estacionamento e uma oficina de pintura. O projeto de construção foi dividido em duas fases de planeamento. A primeira fase inclui três concessionários de automóveis de vários andares. Têm a mesma estrutura de apoio.
A Schatz Engineering, cliente da Dlubal Software, foi responsável pela estrutura e dimensionamento do complexo de edifícios. O RSTAB tem sido utilizado para o dimensionamento estrutural e o Tekla Structures para o dimensionamento da engenharia.
Análise estática e construção
SCHATZ Engineering GmbH & Co. KG Karlsdorf-Neuthard, Alemanha
Realização da gestão de projetos
Immobilière Industrieelle SA/AG
www.rii-sa.lu
Gestão de projeto
Jos Petry
124 R. Ste Anne
L-5471 Wellenstein, Luxemburgo

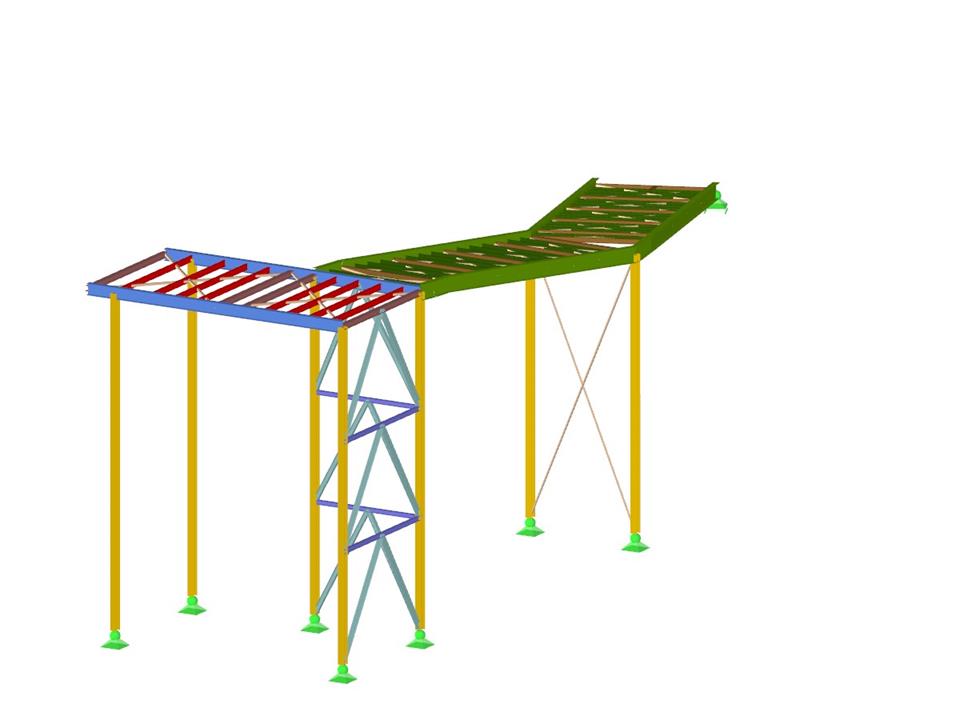

Modelo 3D (© SCHATZ Engineering)
A Schatz Engineering, cliente da Dlubal Software, foi responsável pela estrutura e dimensionamento do complexo de edifícios. O RSTAB tem sido utilizado para o dimensionamento estrutural e o Tekla Structures para o dimensionamento da engenharia.
Análise estática e construção
SCHATZ Engineering GmbH & Co. KG Karlsdorf-Neuthard, Alemanha
Realização da gestão de projetos
Immobilière Industrieelle SA/AG
www.rii-sa.lu
Gestão de projeto
Jos Petry
124 R. Ste Anne
L-5471 Wellenstein, Luxemburgo
Modelo 3D (© SCHATZ Engineering)
Estrutura de pórtico de aço
Não é possível fazer download
Projeto de cliente/só para visualização
Número de nós | 118 |
Número de barras | 211 |
Número de casos de carga | 6 |
Número de combinações de cargas | 28 |
Número de combinações de resultados | 2 |
Peso total | 12,623 t |
Dimensões (métricas) | 8,395 x 29,310 x 9,650 m |
Dimensões (imperial) | 27.54 x 96.16 x 31.66 feet |
Versão do programa | 8.09.01 |
