Dado que o edifício apresenta uma forma e um tamanho convencionais, a equipe da ALBYR Structures optou por modelar toda a estrutura principal em 3D para poder utilizar a geração de cargas automáticas de vento e neve do RFEM 5. A geometria dos pórticos foi totalmente parametrizada para permitir a modificação rápida do modelo. Os casos de carga da ponte rolante foram gerados em Excel pelos engenheiros e depois importados para o RFEM sem qualquer problema. Os casos de carga sísmica foram gerados a partir do módulo RF-DYNAM PRO.
Em seguida, a equipa da ALBYR Structures utilizou o módulo RF-STABILITY para calcular os comprimentos efetivos dos pilares do pórtico, que foram igualmente considerados no módulo de dimensionamento RF-STEEL EC3.
ALBYR Structures, Bordéus, França
www.albyr.fr

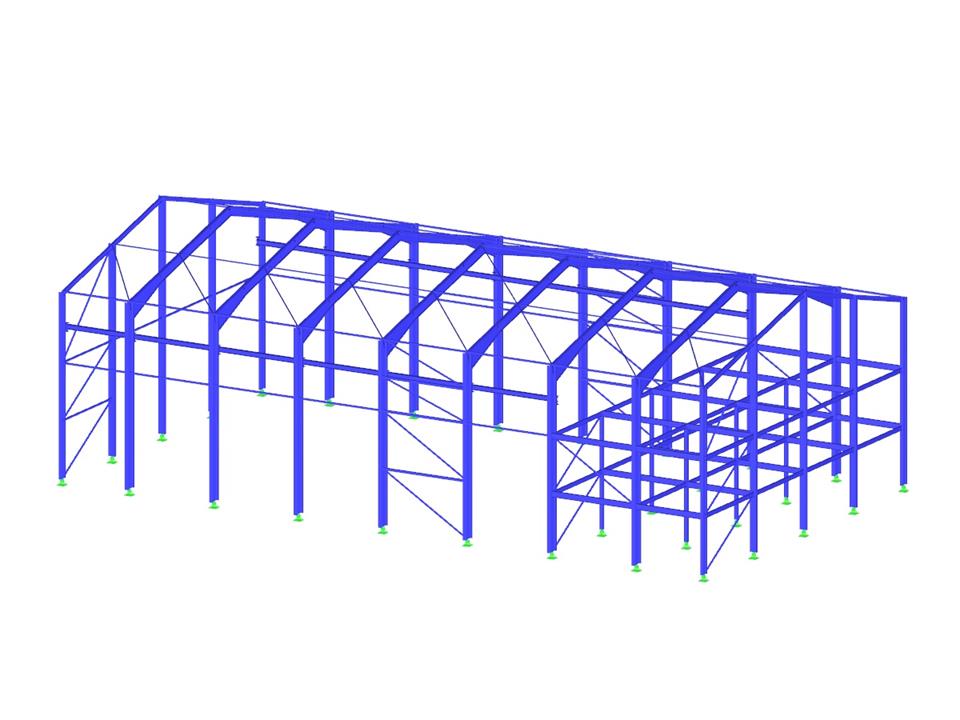

Modelo 3D do edifício no RFEM (© Albyr)
Em seguida, a equipa da ALBYR Structures utilizou o módulo RF-STABILITY para calcular os comprimentos efetivos dos pilares do pórtico, que foram igualmente considerados no módulo de dimensionamento RF-STEEL EC3.
ALBYR Structures, Bordéus, França
www.albyr.fr
Modelo 3D do edifício no RFEM (© Albyr)
Edifício industrial
Não é possível fazer download
Projeto de cliente/só para visualização
Número de nós | 214 |
Número de linhas | 258 |
Número de barras | 258 |
Número de casos de carga | 101 |
Número de combinações de cargas | 3 |
Número de combinações de resultados | 30 |
Peso total | 53,968 t |
Dimensões (métricas) | 37,560 x 20,500 x 12,580 m |
Dimensões (imperial) | 123.23 x 67.26 x 41.27 feet |
Versão do programa | 5.20.01 |
