Dado que la estructura tiene una forma y un tamaño habituales, el equipo de ALBYR Structures decidió modelar toda la estructura principal en 3D para generar automáticamente las cargas de viento y nieve en RFEM. La geometría de los pórticos se ha parametrizado por completo para permitir cambios rápidos en el modelo. Los ingenieros generaron los casos de carga del puente grúa en Excel y los importaron a RFEM. Utilizaron RF-DYNAM Pro para generar casos de carga sísmica.
Luego, el equipo de ALBYR Structures utilizó el módulo RF-STABILITY para calcular las longitudes de pandeo (eficaces) de los pilares de los pórticos, que se han tenido en cuenta en el módulo adicional de diseño RF-STEEL EC3.
ALBYR Structures, Burdeos, Francia
www.albyr.fr

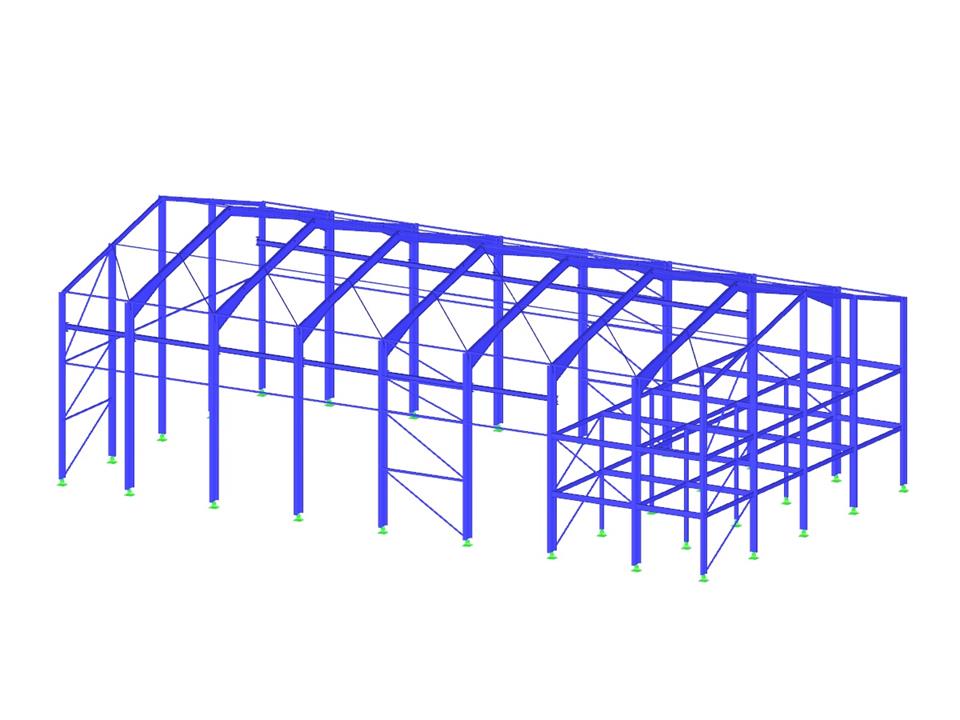

Modelo 3D del edificio en RFEM (© Albyr)
Luego, el equipo de ALBYR Structures utilizó el módulo RF-STABILITY para calcular las longitudes de pandeo (eficaces) de los pilares de los pórticos, que se han tenido en cuenta en el módulo adicional de diseño RF-STEEL EC3.
ALBYR Structures, Burdeos, Francia
www.albyr.fr
Modelo 3D del edificio en RFEM (© Albyr)
Edificio industrial
No se puede descargar
Proyecto de cliente / solo para visualización
Número de nudos | 214 |
Número de líneas | 258 |
Número de barras | 258 |
Número de casos de carga | 101 |
Número de combinaciones de carga | 3 |
Número de combinaciones de resultados | 30 |
Peso completo | 53.968 t |
Dimensiones (métricas) | 37,560 x 20,500 x 12,580 m |
Dimensiones (imperiales) | 123.23 x 67.26 x 41.27 feet |
Versión del programa | 5.20.01 |
