Поскольку конструкция цеха имеет обычную форму и размер, решили инженеры из ALBYR Structures смоделировать всю основную конструкцию в 3D в программе RFEM, благодаря чему они смогли автоматически создавать требуемые ветровые и снеговые нагрузки. Геометрия рам была полностью параметризована, в следствие чего можно было в модели быстро проводить любые изменения. Все загружения крана были сначала созданы в программе Excel и затем импортированы в RFEM, в то время как сейсмические нагрузки на конструкцию создавались в дополнительном модуле RF-DYNAM Pro.
Для вычисления расчетных длин колонн каркаса, использовала команда из ALBYR Structures дополнительный модуль RF-STABILITY. Благодаря тому, затем можно было в модуле RF-STEEL EC3 проверить и оптимизировать все требуемые стержни.
ALBYR Structures, Бордо, Франция
www.albyr.fr

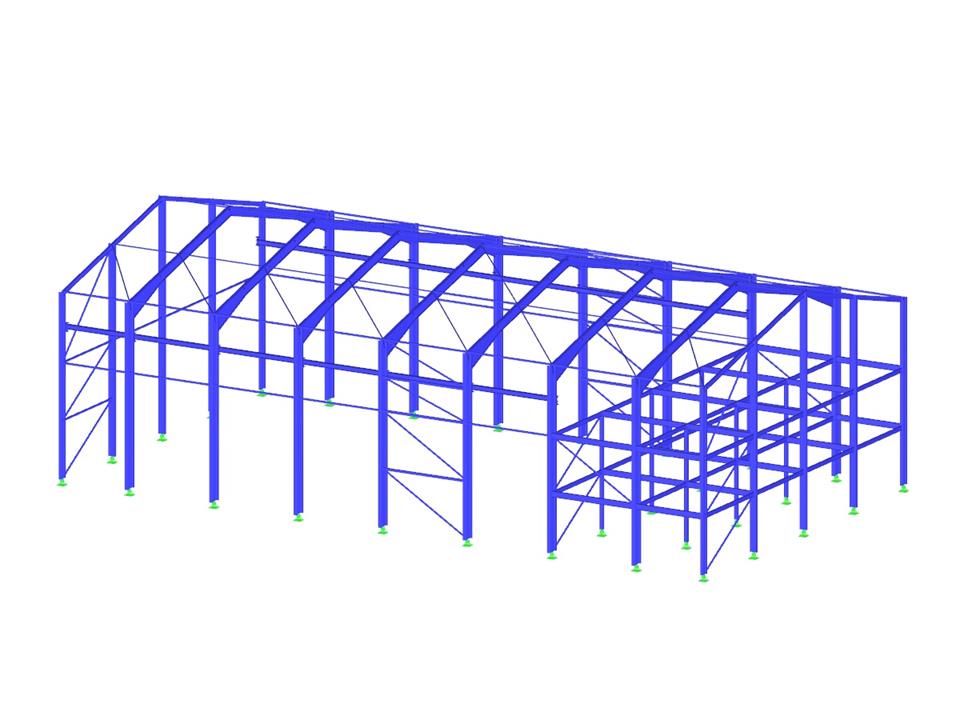

3D модель производственного зала в программе RFEM (© Albyr)
Для вычисления расчетных длин колонн каркаса, использовала команда из ALBYR Structures дополнительный модуль RF-STABILITY. Благодаря тому, затем можно было в модуле RF-STEEL EC3 проверить и оптимизировать все требуемые стержни.
ALBYR Structures, Бордо, Франция
www.albyr.fr
3D модель производственного зала в программе RFEM (© Albyr)
Промышленное здание
Скачивание невозможно
Проект заказчика / только просмотр
Количество узлов | 214 |
Количество линий | 258 |
Количество стержней | 258 |
Количество загружений | 101 |
Количество сочетаний нагрузок | 3 |
Количество расчетных сочетаний | 30 |
Общий вес | 53,968 t |
Размеры (метрические) | 37,560 x 20,500 x 12,580 m |
Размеры (имперские) | 123.23 x 67.26 x 41.27 feet |
Версия программы | 5.20.01 |
