Devido a novas exigências técnicas, o investidor Melamin d.d. Kočevje decidiu substituir o antigo esquentador a vapor operado com combustível fóssil (Đuro Đakovič, No. 5356) por um novo, com uma potência total de 9,8 MW.
O novo sistema para a produção de vapor consiste num depósito de biomassa, um sistema de transporte e distribuição de lascas de lenha, um esquentador a vapor e um coletor de cinzas.
O projeto foi, tanto do ponto de vista tecnológico como de dimensionamento, um projeto exigente. A construção também foi difícil, uma vez que ocorreu com o esquentador existente a operar (Loos, n.º 61 428). O esquentador velho atualmente é utilizado para a produção temporária de vapor, mas no futuro só deverá servir de apoio.
AG-inženiring doo
Kočevje, Eslovénia
ag-i.si

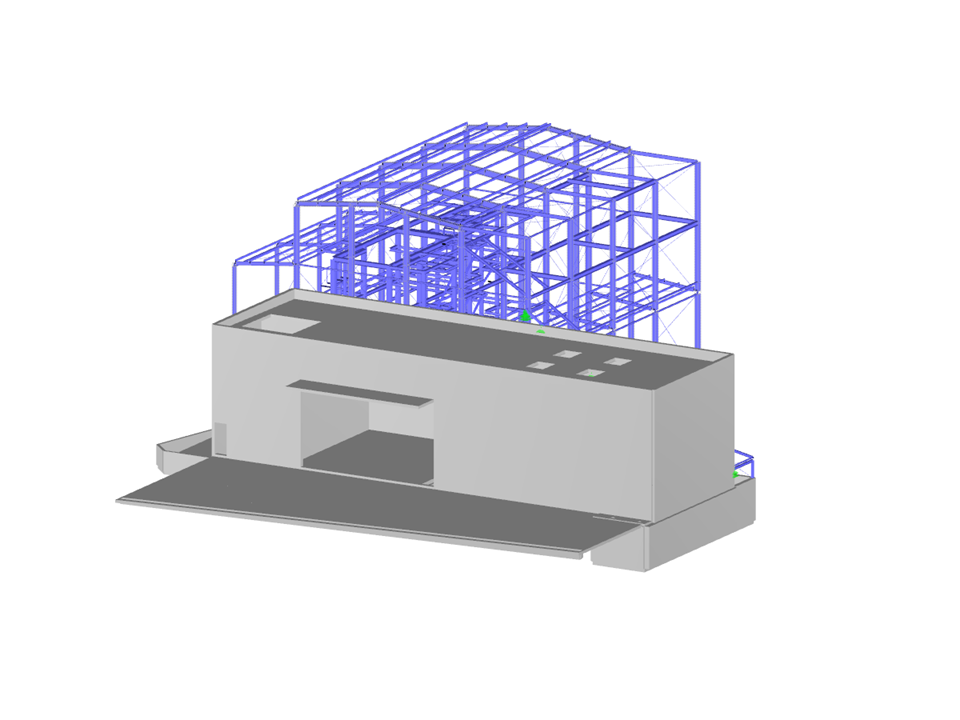

Modelo e deformação de edifício de esquentador no RFEM (© AG-inženiring d.o.o.)
O novo sistema para a produção de vapor consiste num depósito de biomassa, um sistema de transporte e distribuição de lascas de lenha, um esquentador a vapor e um coletor de cinzas.
O projeto foi, tanto do ponto de vista tecnológico como de dimensionamento, um projeto exigente. A construção também foi difícil, uma vez que ocorreu com o esquentador existente a operar (Loos, n.º 61 428). O esquentador velho atualmente é utilizado para a produção temporária de vapor, mas no futuro só deverá servir de apoio.
AG-inženiring doo
Kočevje, Eslovénia
ag-i.si
Modelo e deformação de edifício de esquentador no RFEM (© AG-inženiring d.o.o.)
Submodelos

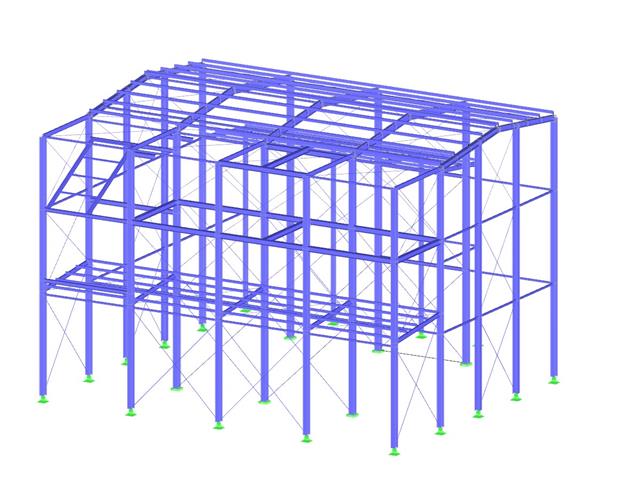

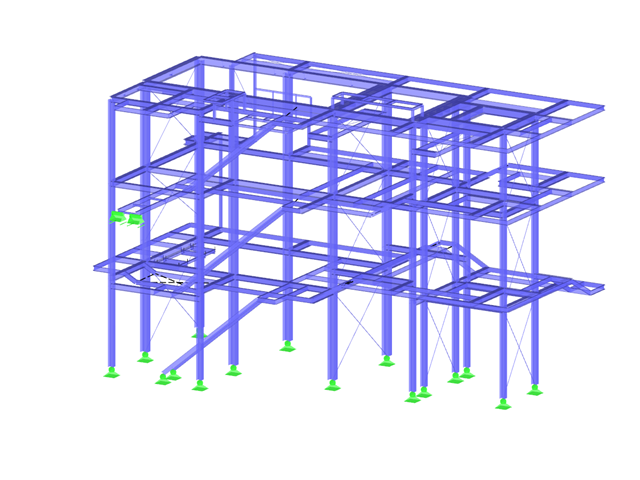

Estrutura da casa da caldeira
Não é possível fazer download
Projeto de cliente/só para visualização
Número de nós | 1662 |
Número de linhas | 2407 |
Número de barras | 1336 |
Número de superfícies | 273 |
Número de casos de carga | 1 |
Peso total | 2406,596 t |
Dimensões (métricas) | 38,108 x 45,940 x 19,081 m |
Dimensões (imperial) | 125.03 x 150.72 x 62.6 feet |
Versão do programa | 5.02.00 |
