A causa dei nuovi requisiti tecnici, l'investitore Melamin dd Kočevje ha deciso di sostituire la vecchia caldaia a combustibili fossili (Đuro Đakovič, n. 5356) con una nuova caldaia con una capacità totale di 9,8 MW.
Il nuovo sistema per la produzione di vapore è costituito da uno stoccaggio della biomassa, un sistema di trasporto e consegna per il cippato, una caldaia a vapore e un raccoglitore di cenere.
Il progetto è stato impegnativo sia dal punto di vista tecnologico e che progettuale Anche la costruzione è stata difficile perché è avvenuta durante il funzionamento della caldaia esistente (Loos, n. 61428). La vecchia caldaia è attualmente è ancora utilizzata per la produzione di vapore, mentre in futuro, sarà usata solo come backup.
AG-inženiring d.o.o.
Kočevje, Slovenia
ag-i.si
Modello e deformazione del locale caldaia in RFEM (© AG-inženiring)
Il nuovo sistema per la produzione di vapore è costituito da uno stoccaggio della biomassa, un sistema di trasporto e consegna per il cippato, una caldaia a vapore e un raccoglitore di cenere.
Il progetto è stato impegnativo sia dal punto di vista tecnologico e che progettuale Anche la costruzione è stata difficile perché è avvenuta durante il funzionamento della caldaia esistente (Loos, n. 61428). La vecchia caldaia è attualmente è ancora utilizzata per la produzione di vapore, mentre in futuro, sarà usata solo come backup.
AG-inženiring d.o.o.
Kočevje, Slovenia
ag-i.si
Modello e deformazione del locale caldaia in RFEM (© AG-inženiring)

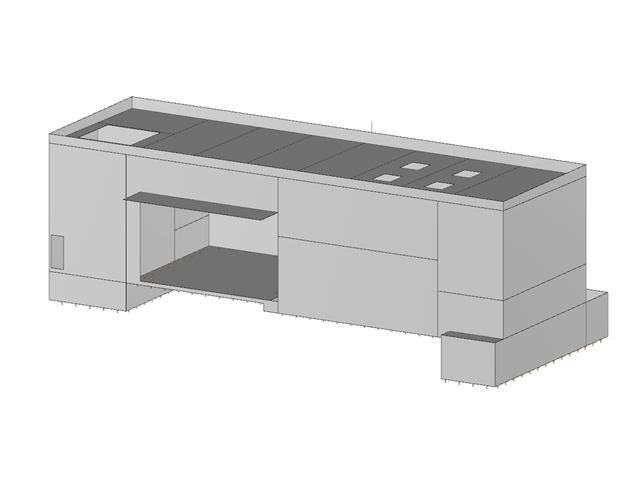

Sottomodelli

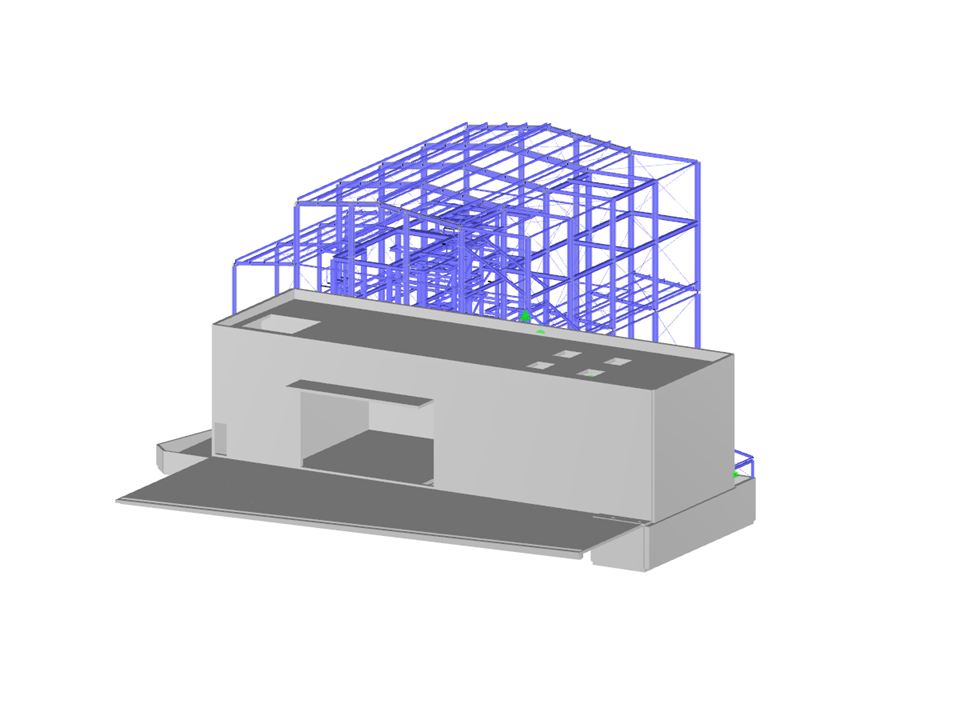

Struttura del locale caldaia
Impossibile scaricare
Progetto cliente/Solo visualizzazione
| Numero di nodi | 1662 |
| Numero di linee | 2407 |
| Numero di aste | 1336 |
| Numero di superfici | 273 |
| Numero di casi di carico | 1 |
| Peso totale | 2406,596 t |
| Dimensioni (metriche) | 38.108 x 45.940 x 19.081 m |
| Dimensioni (imperiali) | 125.03 x 150.72 x 62.6 feet |
| Versione del programma | 5.02.00 |
