A causa dei nuovi requisiti tecnici, l'investitore Melamin dd Kočevje ha deciso di sostituire la vecchia caldaia a combustibili fossili (Đuro Đakovič, n. 5356) con una nuova caldaia con una capacità totale di 9,8 MW.
Il nuovo sistema per la produzione di vapore è costituito da uno stoccaggio della biomassa, un sistema di trasporto e consegna per il cippato, una caldaia a vapore e un raccoglitore di cenere.
Il progetto è stato impegnativo sia dal punto di vista tecnologico e che progettuale Anche la costruzione è stata difficile perché è avvenuta mentre la caldaia esistente (Loos, n. 61428) era in funzione. La vecchia caldaia è attualmente è ancora utilizzata per la produzione di vapore, mentre in futuro, sarà usata solo come backup.
AG-inženiring doo
Kočevje, Slovenia
ag-i.si

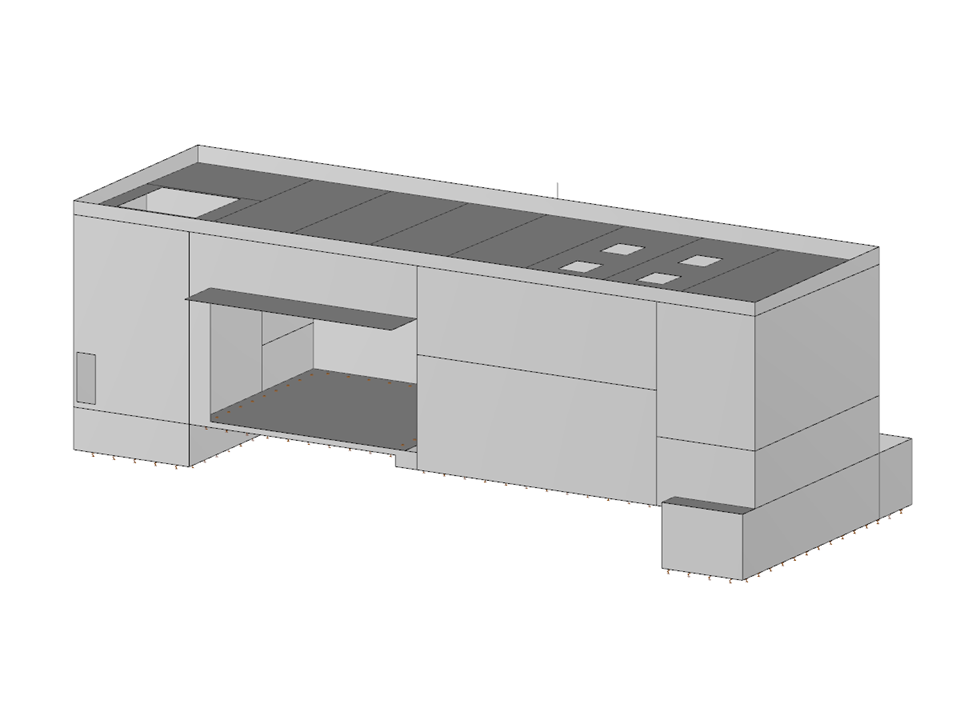

Modello e deformazione di un locale caldaia in RFEM (© AG-inženiring)
Il nuovo sistema per la produzione di vapore è costituito da uno stoccaggio della biomassa, un sistema di trasporto e consegna per il cippato, una caldaia a vapore e un raccoglitore di cenere.
Il progetto è stato impegnativo sia dal punto di vista tecnologico e che progettuale Anche la costruzione è stata difficile perché è avvenuta mentre la caldaia esistente (Loos, n. 61428) era in funzione. La vecchia caldaia è attualmente è ancora utilizzata per la produzione di vapore, mentre in futuro, sarà usata solo come backup.
AG-inženiring doo
Kočevje, Slovenia
ag-i.si
Modello e deformazione di un locale caldaia in RFEM (© AG-inženiring)
Struttura in calcestruzzo armato
Impossibile scaricare
Progetto cliente/Solo visualizzazione
| Numero di nodi | 187 |
| Numero di linee | 272 |
| Numero di aste | 17 |
| Numero di superfici | 67 |
| Numero di casi di carico | 8 |
| Nr. di combinazioni di carico | 141 |
| Nr. di combinazioni di risultati | 2 |
| Peso totale | 1552,762 t |
| Dimensioni (metriche) | 32.960 x 15.300 x 13.110 m |
| Dimensioni (imperiali) | 108.14 x 50.2 x 43.01 feet |
| Versione del programma | 4.10.19 |
