Новая система производства пара так состоит из хранилища биомассы, системы доставки древесной щепы, парового котла и коллектора золы.
Весь проект новой котельни был как с технологической, так и с расчетной точек зрения довольно сложным. Также сам процесс строительства оказался трудоемким, потому что все пришлось делать без остановки существующего котла (Loos, No. No. 61428), который сейчас временно используется для производства пара, но в дальнейшем будет служить только как резервный котел.
AG-inženiring d.o.o.
Кочевье, Словения
ag-i.si

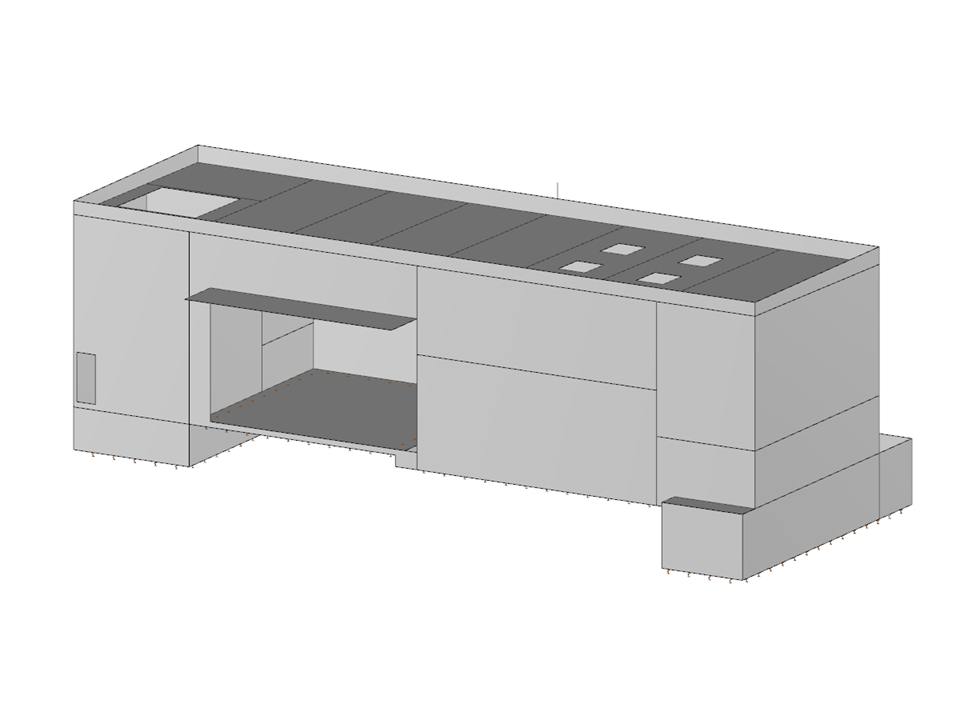

Отображение полной модели и деформаций здания котельной в программе RFEM (© AG-inženiring)
Железобетонная конструкция
Количество узлов | 187 |
Количество линий | 272 |
Количество стержней | 17 |
Количество поверхностей | 67 |
Количество загружений | 8 |
Количество сочетаний нагрузок | 141 |
Количество расчетных сочетаний | 2 |
Общий вес | 1552,762 t |
Размеры (метрические) | 32,960 x 15,300 x 13,110 m |
Размеры (имперские) | 108.14 x 50.2 x 43.01 feet |
Версия программы | 4.10.19 |
