В связи с новыми технологическими требованиями к оборудованию электростанций, решил ее владелец Melamin d.d. Kočevje заменить старый паровой котел на ископаемом топливе (Đuro Đakovič, № 5356) новым котлом общей мощностью 9,8 МВт.
Новая система производства пара ныне состоит из хранилища биомассы, системы доставки древесной щепы, парового котла и коллектора золы.
Весь проект новой котельни был как с технологической, так и с расчетной точек зрения довольно сложным. Также сам процесс строительства оказался трудоемким, потому что все пришлось делать без остановки существующего котла (Loos, No. 61428), который сейчас временно используется для производства пара, но в дальнейшем будет служить только как резервный котел.
AG-inženiring d.o.o.
Кочевье, Словения
ag-i.si

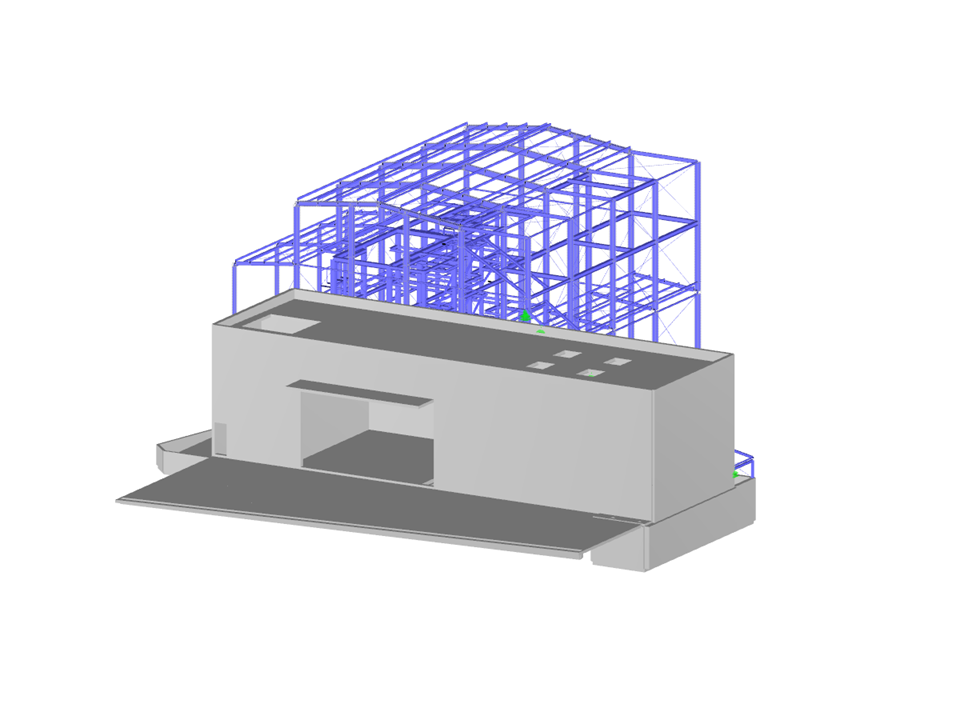

Отображение полной модели и деформаций здания котельной в программе RFEM (© AG-inženiring)
Новая система производства пара ныне состоит из хранилища биомассы, системы доставки древесной щепы, парового котла и коллектора золы.
Весь проект новой котельни был как с технологической, так и с расчетной точек зрения довольно сложным. Также сам процесс строительства оказался трудоемким, потому что все пришлось делать без остановки существующего котла (Loos, No. 61428), который сейчас временно используется для производства пара, но в дальнейшем будет служить только как резервный котел.
AG-inženiring d.o.o.
Кочевье, Словения
ag-i.si
Отображение полной модели и деформаций здания котельной в программе RFEM (© AG-inženiring)

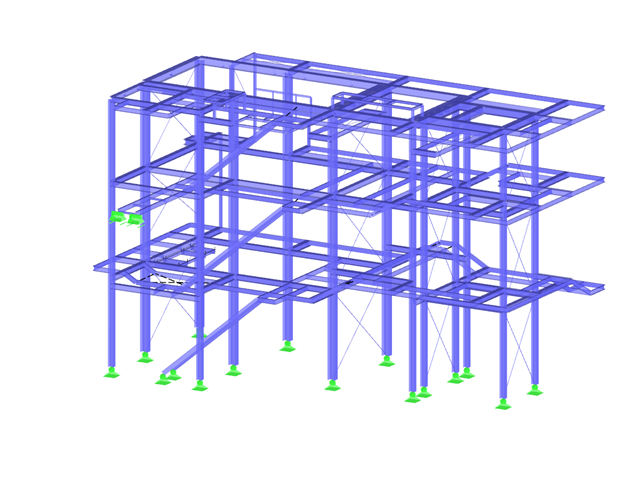

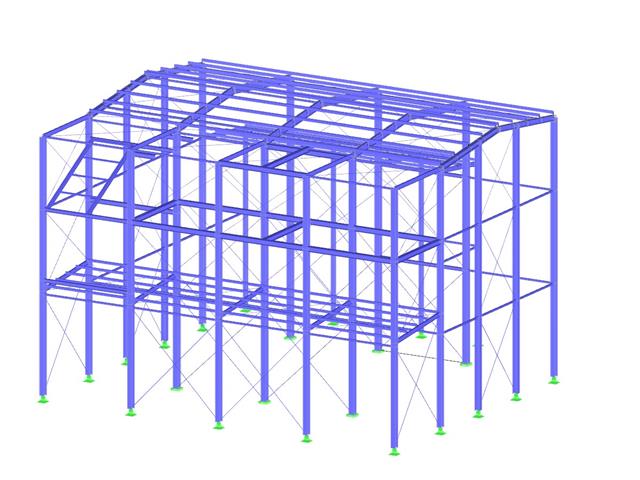

Стальная конструкция котельной
Скачивание невозможно
Проект заказчика / только просмотр
Количество узлов | 1662 |
Количество линий | 2407 |
Количество стержней | 1336 |
Количество поверхностей | 273 |
Количество загружений | 1 |
Общий вес | 2406,596 t |
Размеры (метрические) | 38,108 x 45,940 x 19,081 m |
Размеры (имперские) | 125.03 x 150.72 x 62.6 feet |
Версия программы | 5.02.00 |
