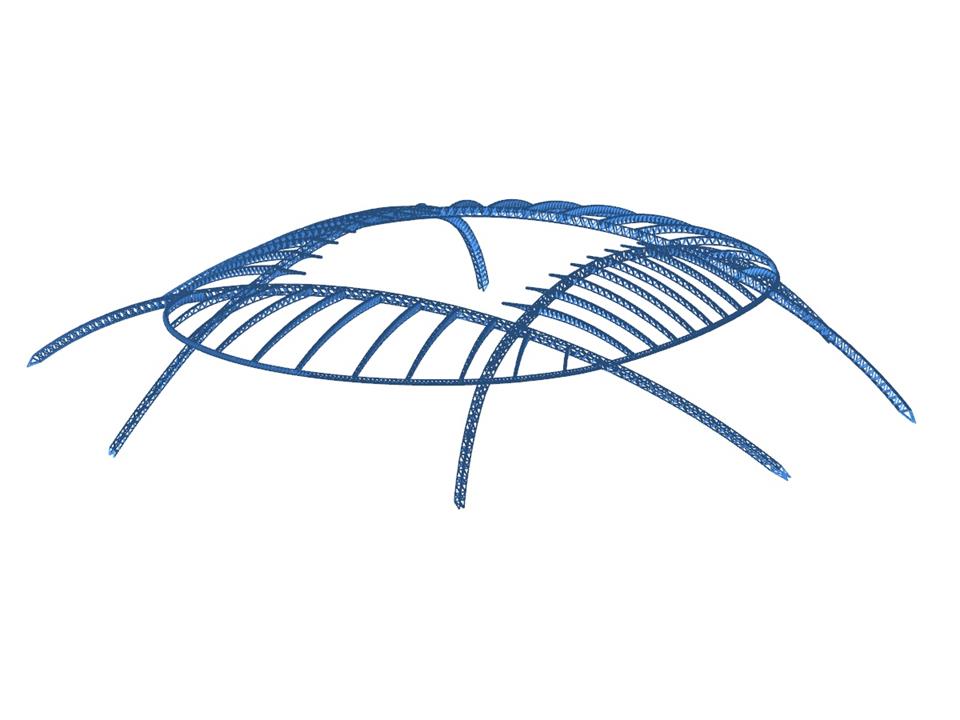

Radoslav Dimitrov, estudante da Universidade Técnica de Dresden, utilizou o RSTAB, no âmbito de um projeto escolar para calcular uma cobertura de um estádio. O estádio para partidas de futebol e eventos de atletismo deve dar lugar a 70 000 espetadores. Na cobertura trata-se de uma construção de tubos de aço com um total de 17 791 linhas.
Planeamento estrutural
Estudante de Engenharia Civil na Universidade Técnica de Dresden, Alemanha
Dimensionamento estrutural de uma cobertura de aço
Não é possível fazer download
Projeto de cliente/só para visualização
Número de nós | 7565 |
Número de linhas | 17791 |
O dimensionamento de ligações de chapas de extremidade rígidas é particularmente complexo para geometrias de ligações de quatro linhas e tensões de flexão multiaxiais devido à falta de um método de dimensionamento oficial.
