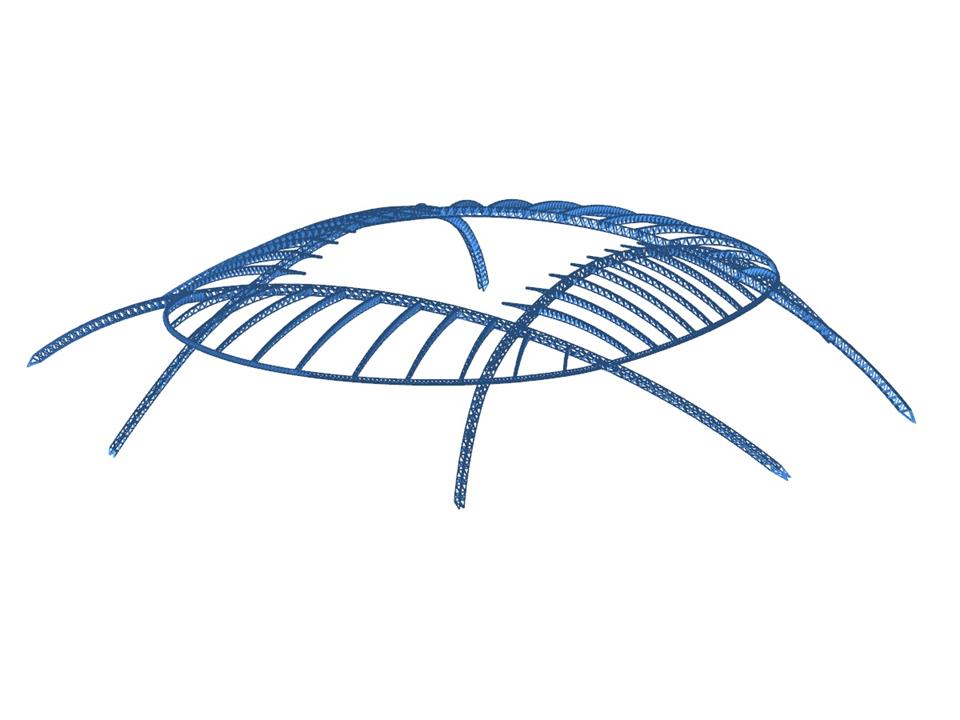

Радослав Димитров, студент по специальности «Промышленное и гражданское строительство», применил в своей курсовой работе, которая была посвящена расчету кровли спортивного стадиона, программу RSTAB. Этот стадион, предназначенный для проведения футбольных матчей и соревнований по легкой атлетике, вмещает в себя около 70 000 зрителей. Несущая конструкция его покрытия сделана из стальных трубок и включает в себя в общей сложности 17 791 стержней.
Расчет конструкций
Студент строительного факультета в Дрезденском техническом университете
Расчет конструкций стальной кровли
Скачивание невозможно
Проект заказчика / только просмотр
Количество узлов | 7565 |
Количество линий | 17791 |
Расчет жестких соединений с торцевой пластиной особенно сложен у соединений четырехрядной геометрии и при многоосном нагружении изгибом, поскольку для них не существует утвержденных методов расчета.
Согласно п. 4.5.3.3 нормы EN 1993-1-8 может пользователь применить для расчета несущей способности углового сварного шва упрощенный метод расчета. В соответствии с тем, расчет считается выполненным в том случае, если расчетное значение результирующей сил, действующих на поверхность углового шва меньше, чем расчетное значение несущей способности сварного шва. Однако если вам потребуется задать размеры сварного шва для плоскостной модели, то из-за специфики расчетов по МКЭ вы столкнетесь с огромным количеством результатов. Потому будет в нашей статье показано, как найти составляющие сил прямо на основе модели.
Плоская балка - это экономичный выбор для строительства длинных пролетов. Двутавровые стальные профлисты обычно имеют глубокую стенку для максимального увеличения несущей способности на сдвиг и разделения полок, и в то же время тонкую стенку для минимизации собственного веса. Из-за большого отношения высоты к толщине (h/tw ) могут потребоваться поперечные элементы жесткости для усиления тонкой стенки.
Понимание жесткости стальных соединений имеет решающее значение в проектировании конструкций. Часто соединения рассматриваются как шарнирные или жесткие, но это может привести к неэкономичным или даже опасным расчетам. Узнайте, как программа RFEM от Dlubal Software и аддон Стальные соединения помогают проверять жесткость соединений и сопротивление моменту, обеспечивая тем самым более безопасные и экономичные расчеты.
- Многочисленные типы компонентов, такие как фундаментные и торцевые пластины, уголки стенок, ребристые плиты, косынки, элементы жесткости, вуты или ребра, для простого ввода типовых соединений
- Универсальность применения основных компонентов (например, пластин, сварных швов, болтов, вспомогательных плоскостей) для моделирования сложных соединений
- Графическое отображение геометрии соединения с динамическим обновлением во время ввода
- Широкий выбор форм сечений: Двутавры, швеллеры, уголки, тавры, пустотелые профили, составные профили и тонкостенные профили
- База данных в Центре Dlubal с подключением шаблонов программ, а также пользовательскими шаблонами
- Автоматическая коррекция геометрии соединения на основе относительного расположения компонентов друг к другу – даже в случае последующего изменения конструктивных элементов
В предельной конфигурации для расчёта стальных соединений у вас есть возможность изменить предельную пластическую деформацию для швов.
Компонент «Опорная плита» позволяет рассчитывать соединения опорной плиты с помощью забетонированных анкеров. В этом случае рассчитываются пластины, швы, анкеровки и взаимодействие стали с бетоном.
В диалоговом окне «Изменить сечение» можно изобразить формы потери устойчивости для метода конечных полос (FSM) в виде трёхмерной графики.
