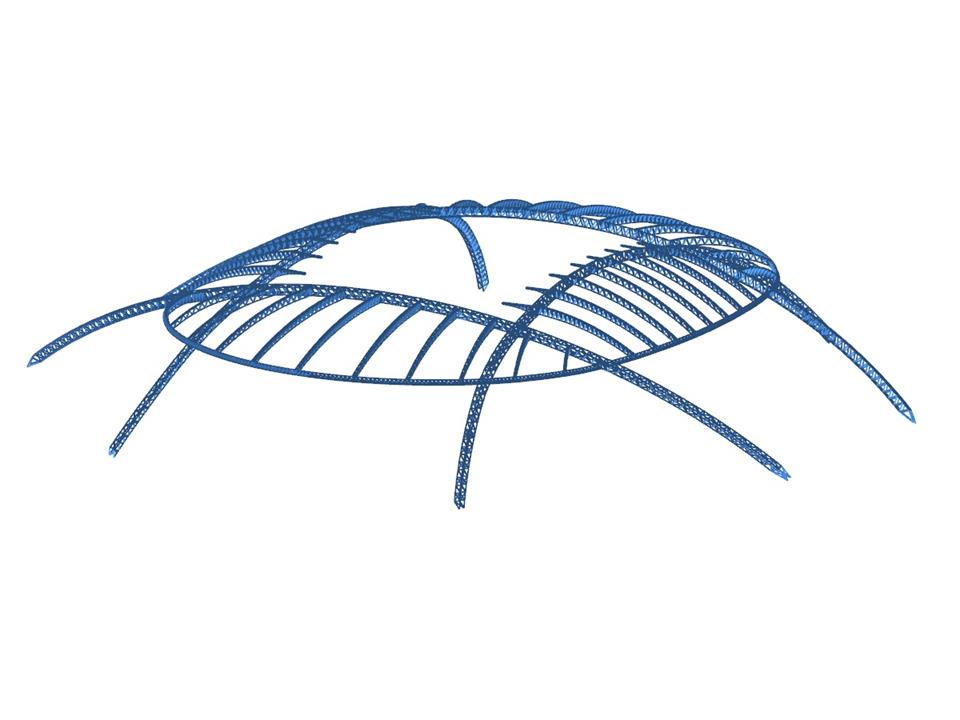

Radoslav Dimitrov, uno studente di ingegneria civile, ha approfittato di RSTAB per scrivere il suo articolo, per il quale ha analizzato la copertura di uno stadio. Lo stadio per eventi di calcio e atletica leggera dovrebbe fornire uno spazio per 70.000 posti a sedere. La copertura è una struttura tubolare in acciaio con un totale di 17.791 linee.
Progettazione
Studente di ingegneria civile presso l'Università Tecnica di Dresda, Germania
Progettazione strutturale della copertura in acciaio
Impossibile scaricare
Progetto cliente/Solo visualizzazione
Numero di nodi | 7565 |
Numero di linee | 17791 |
